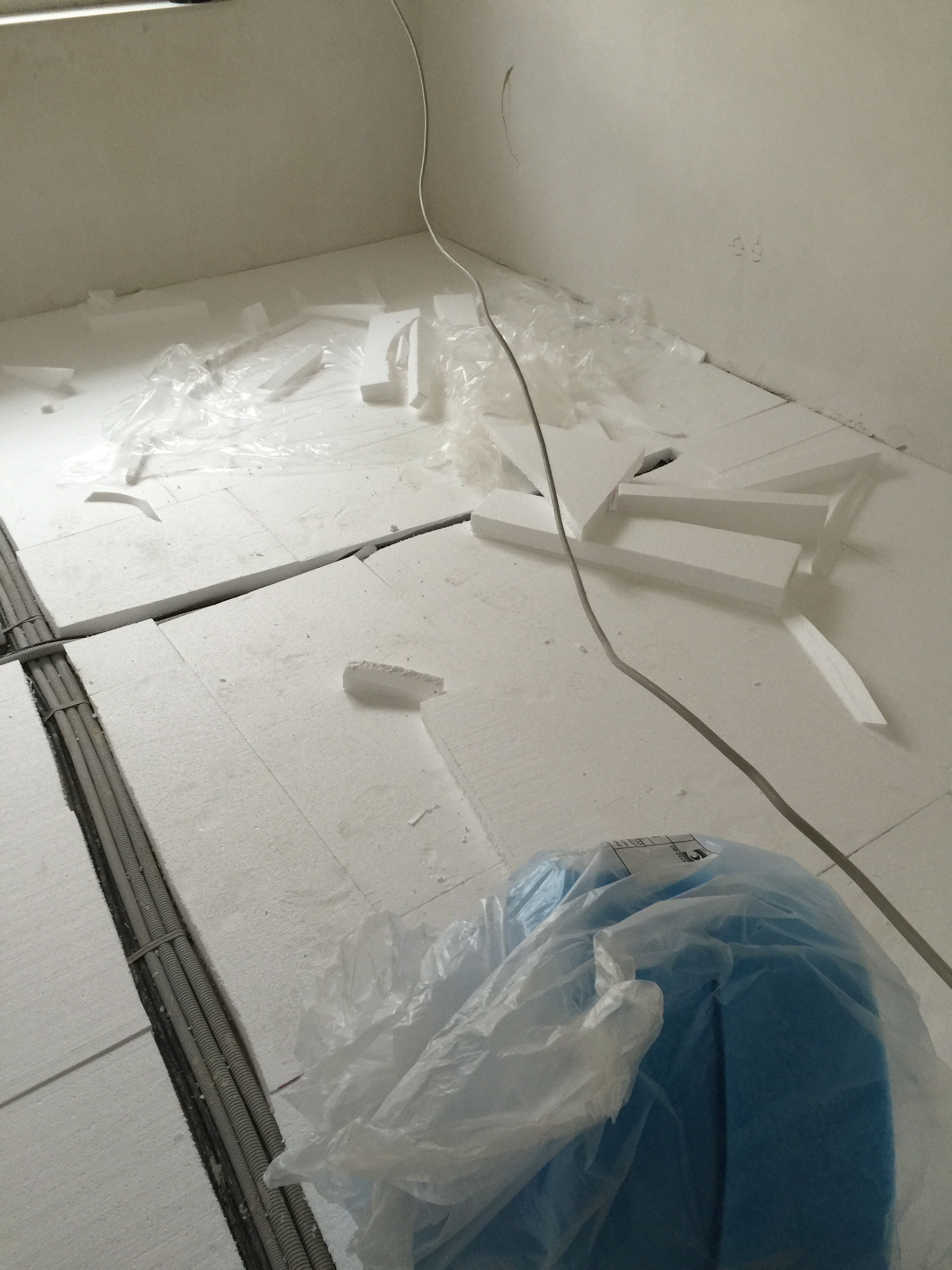

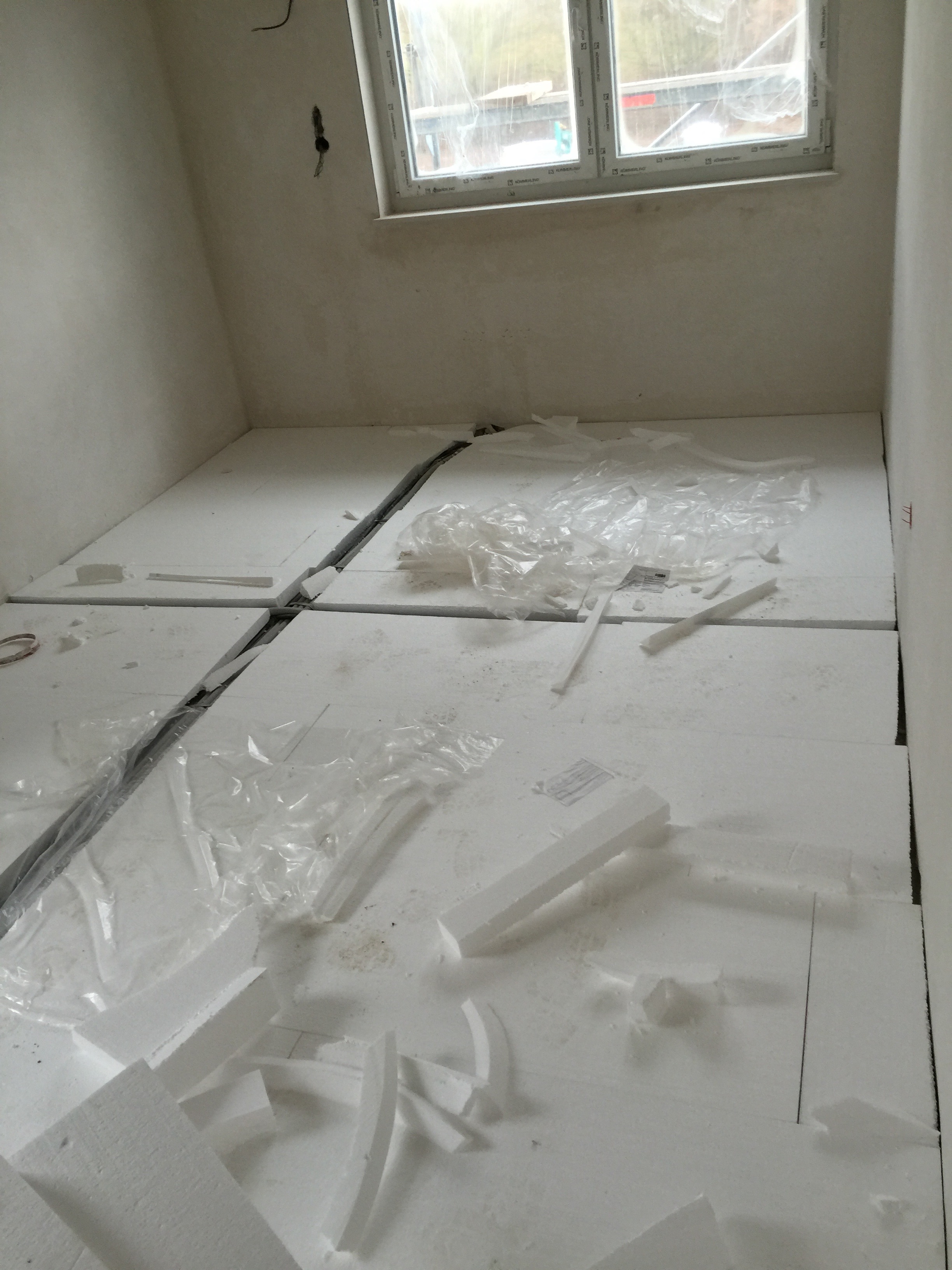

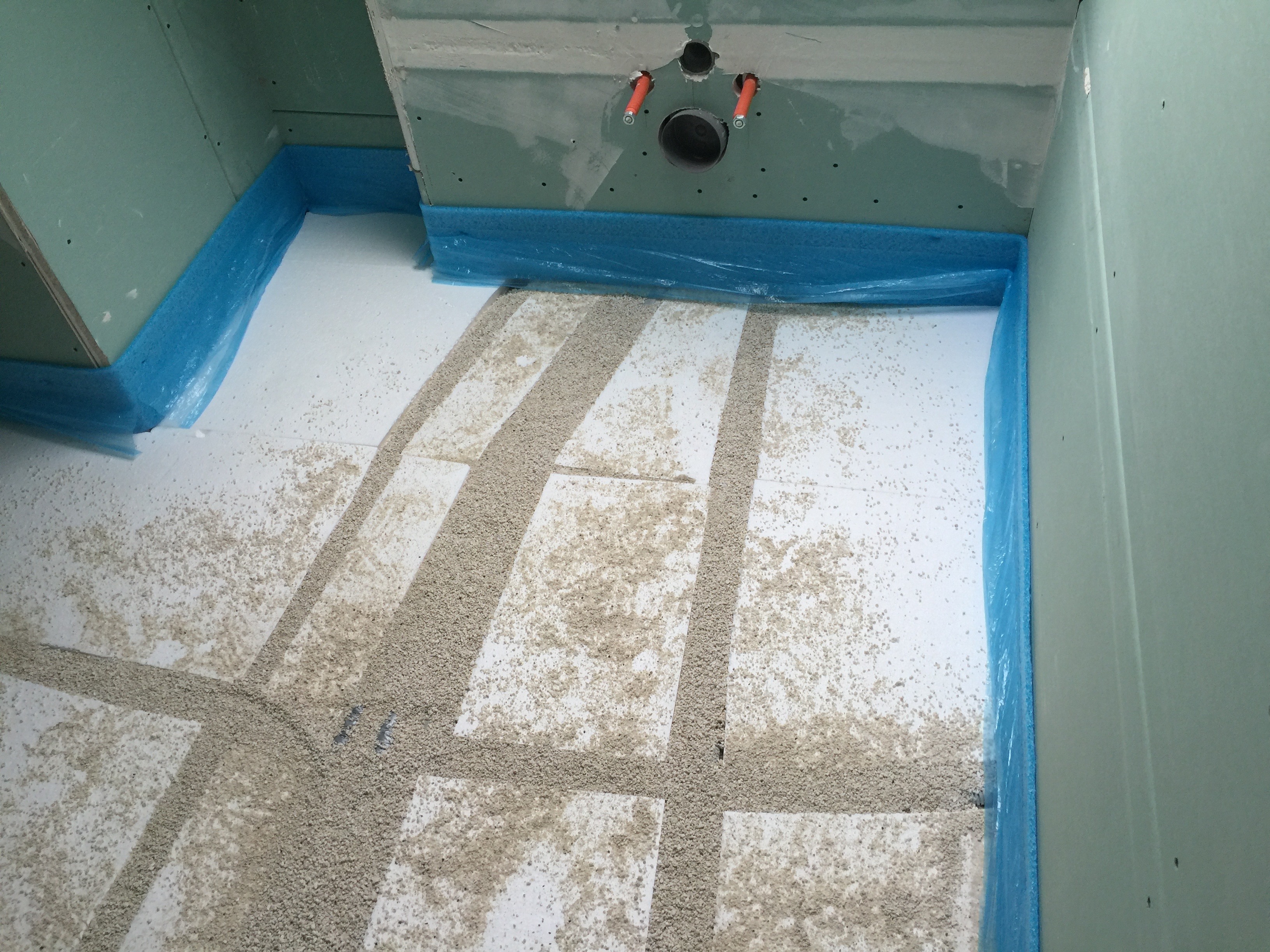

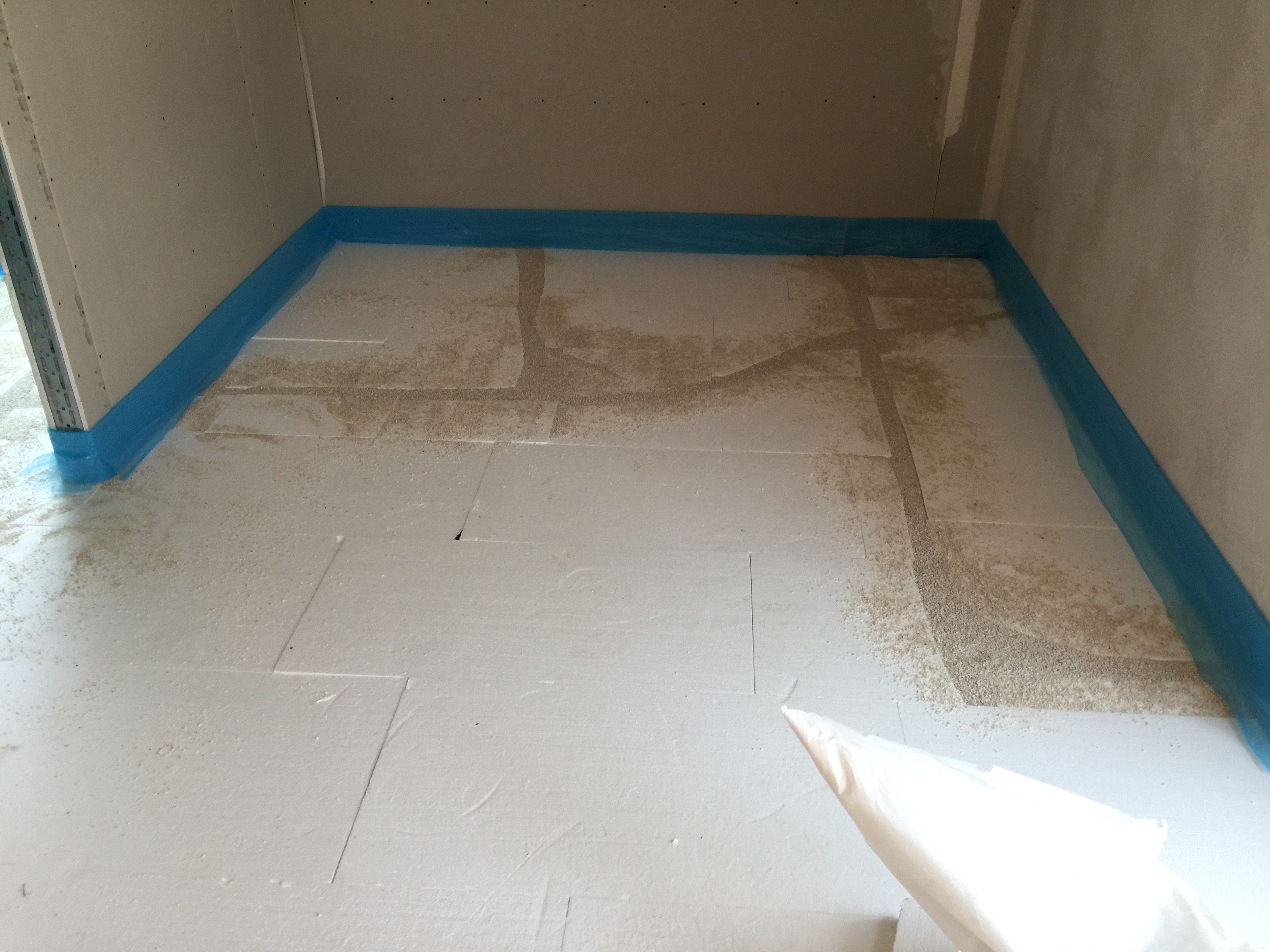

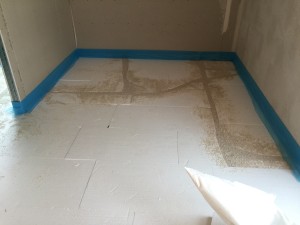

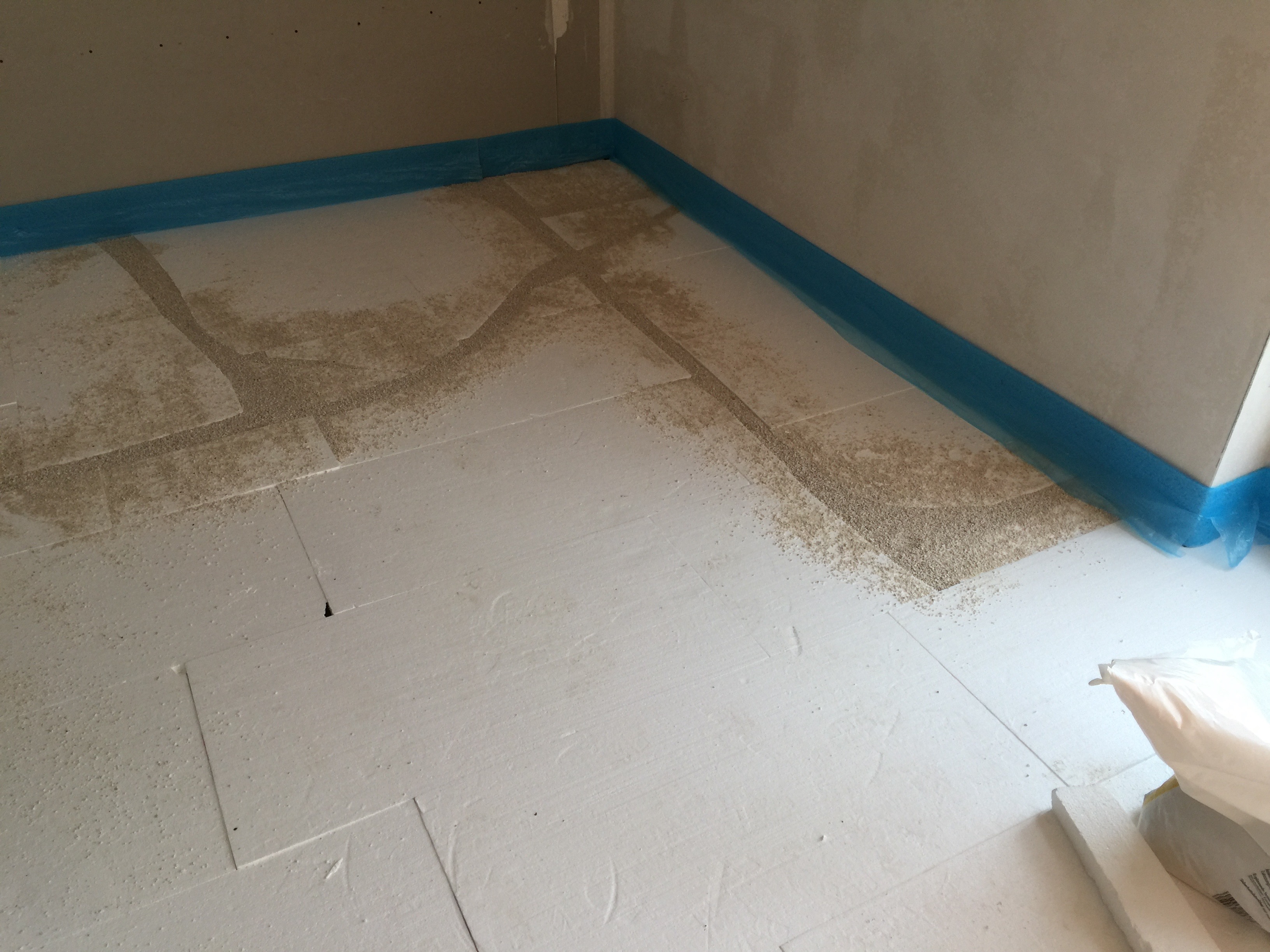

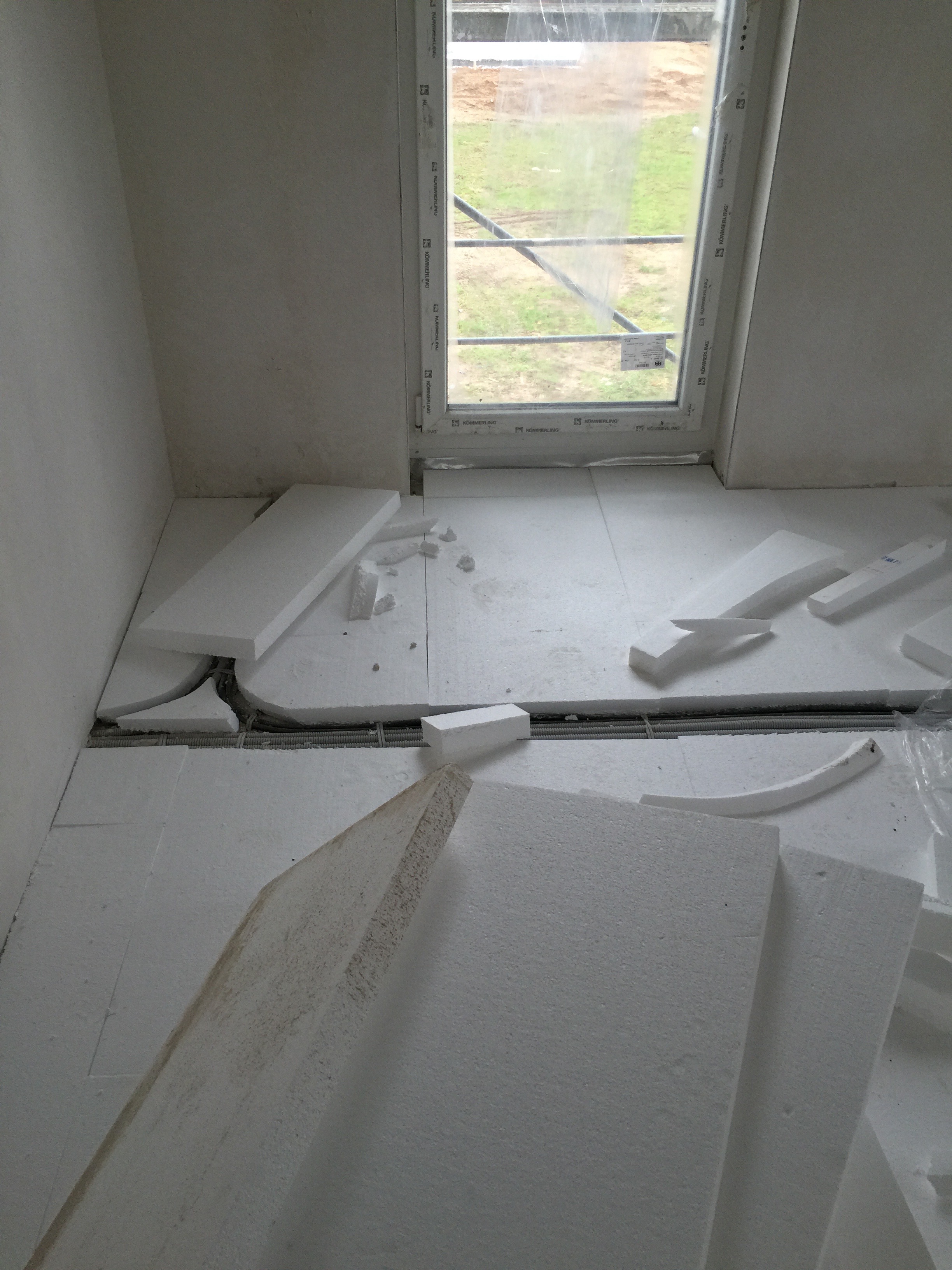

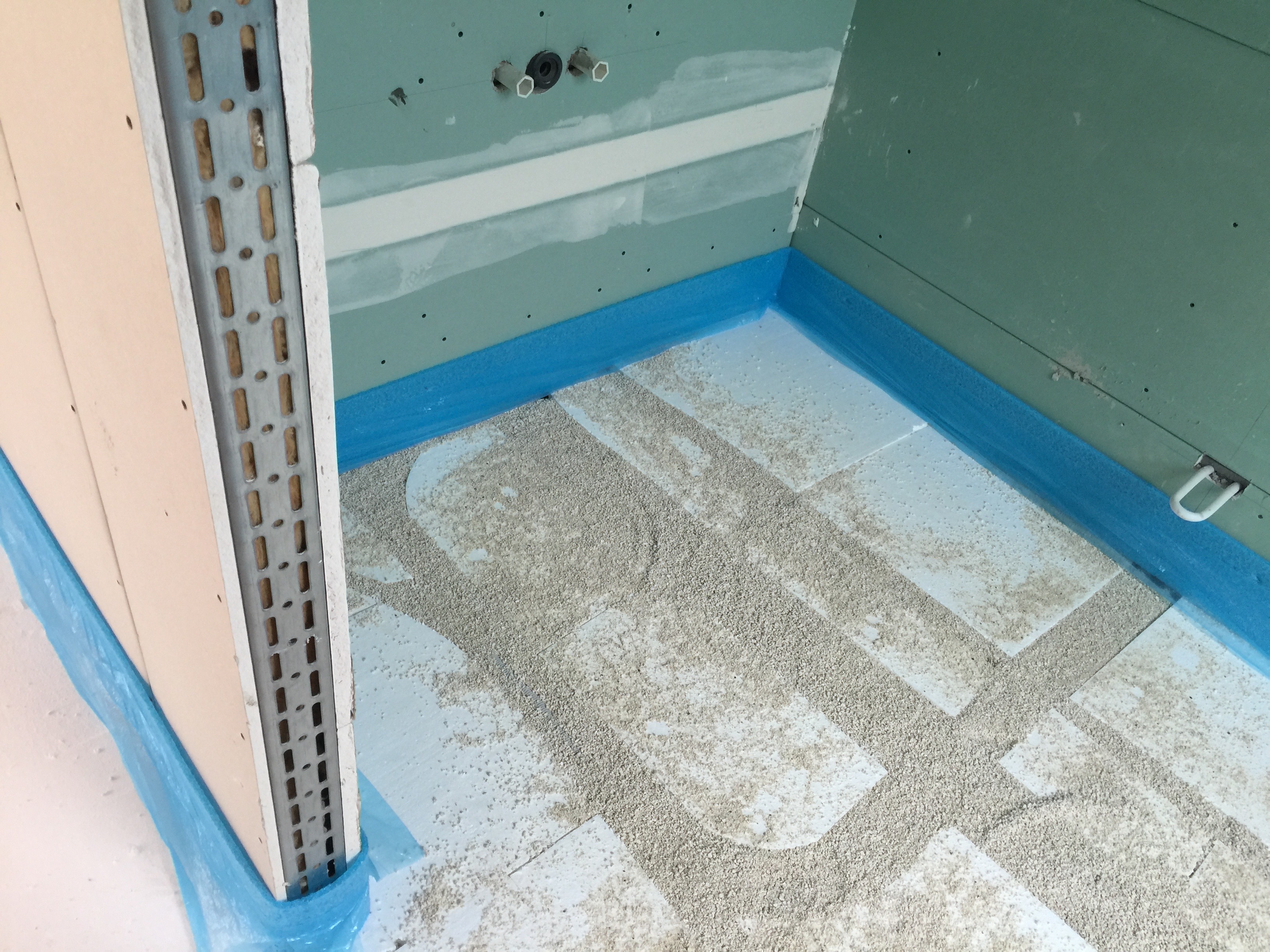

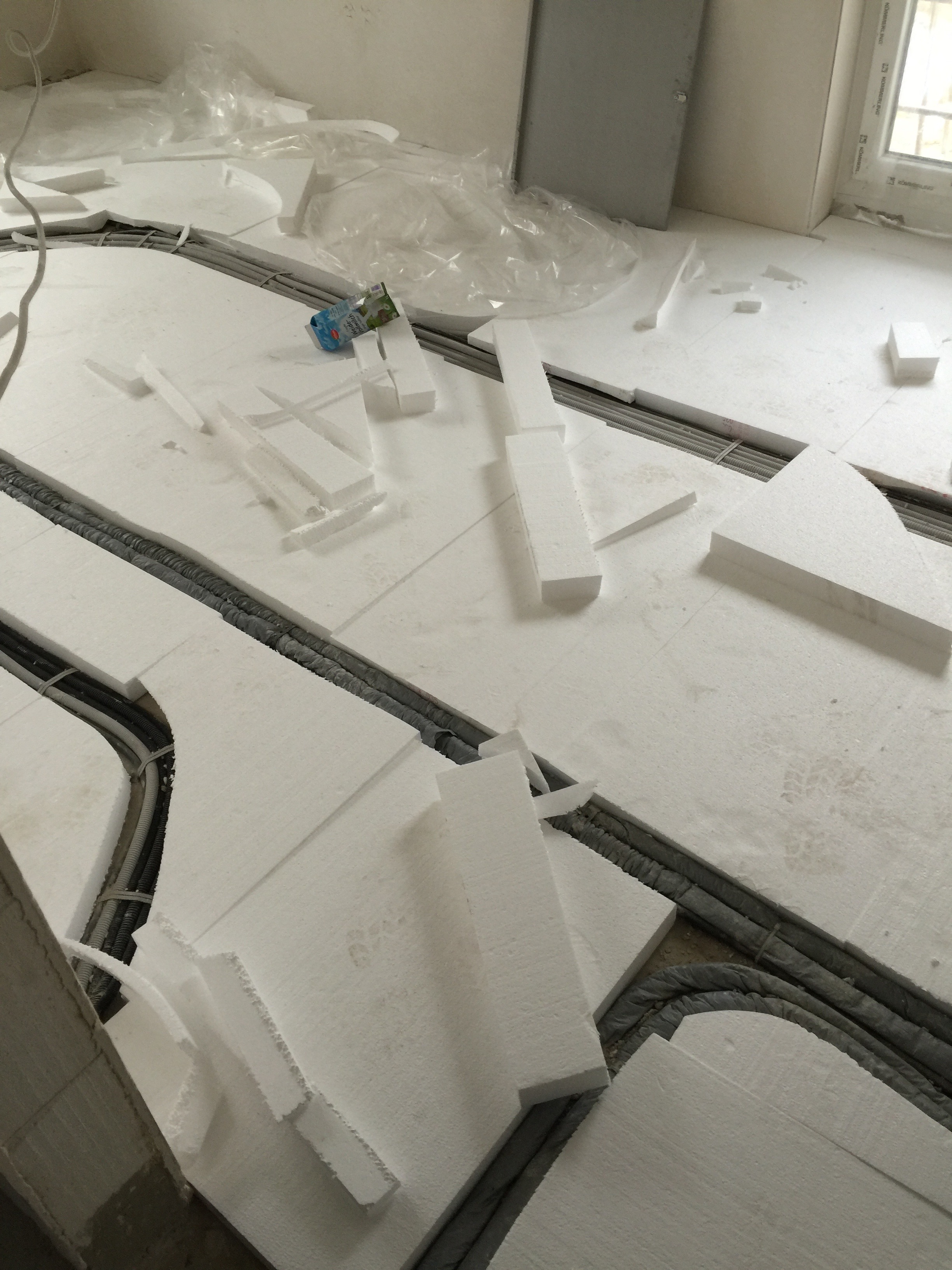

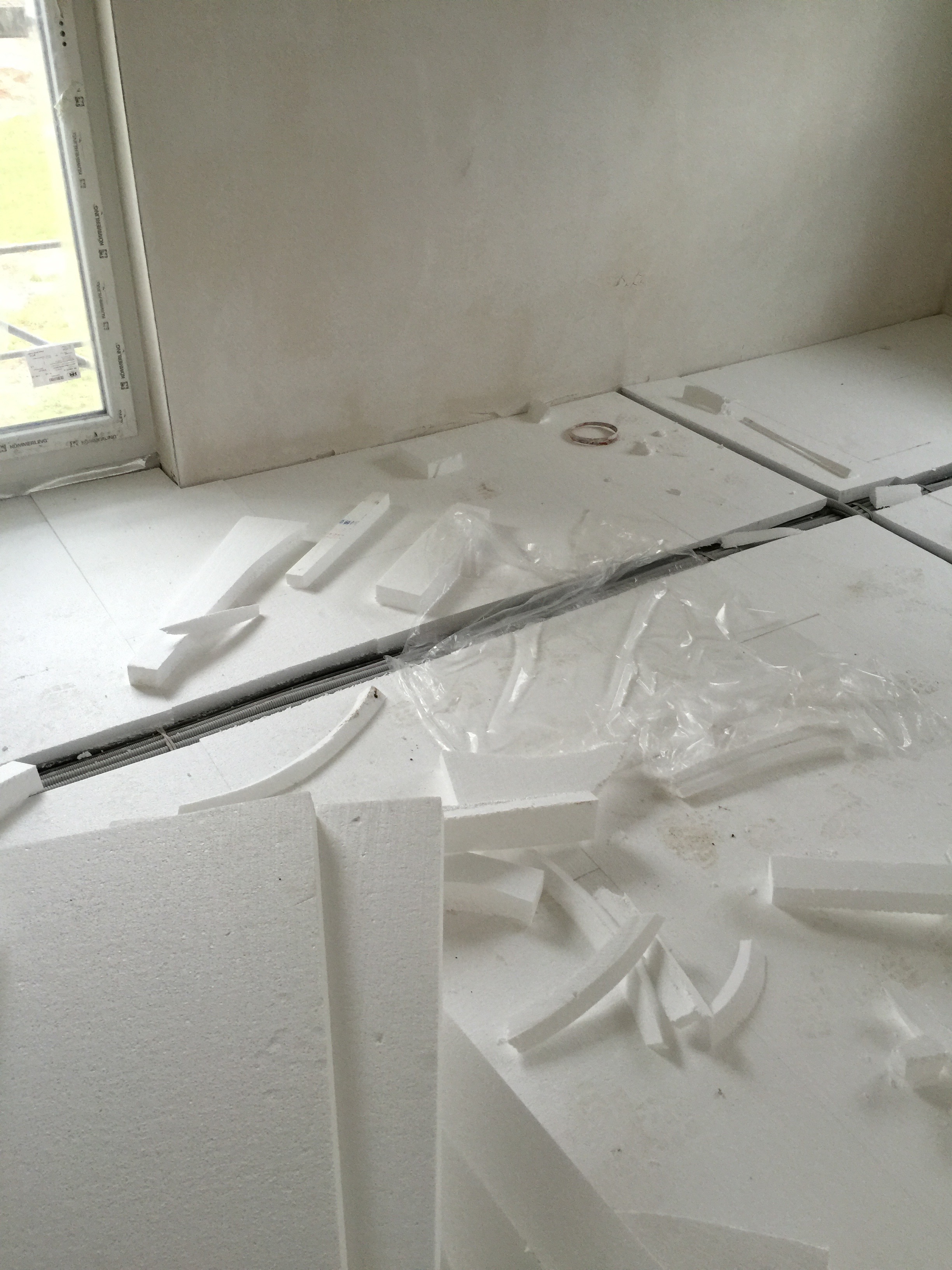

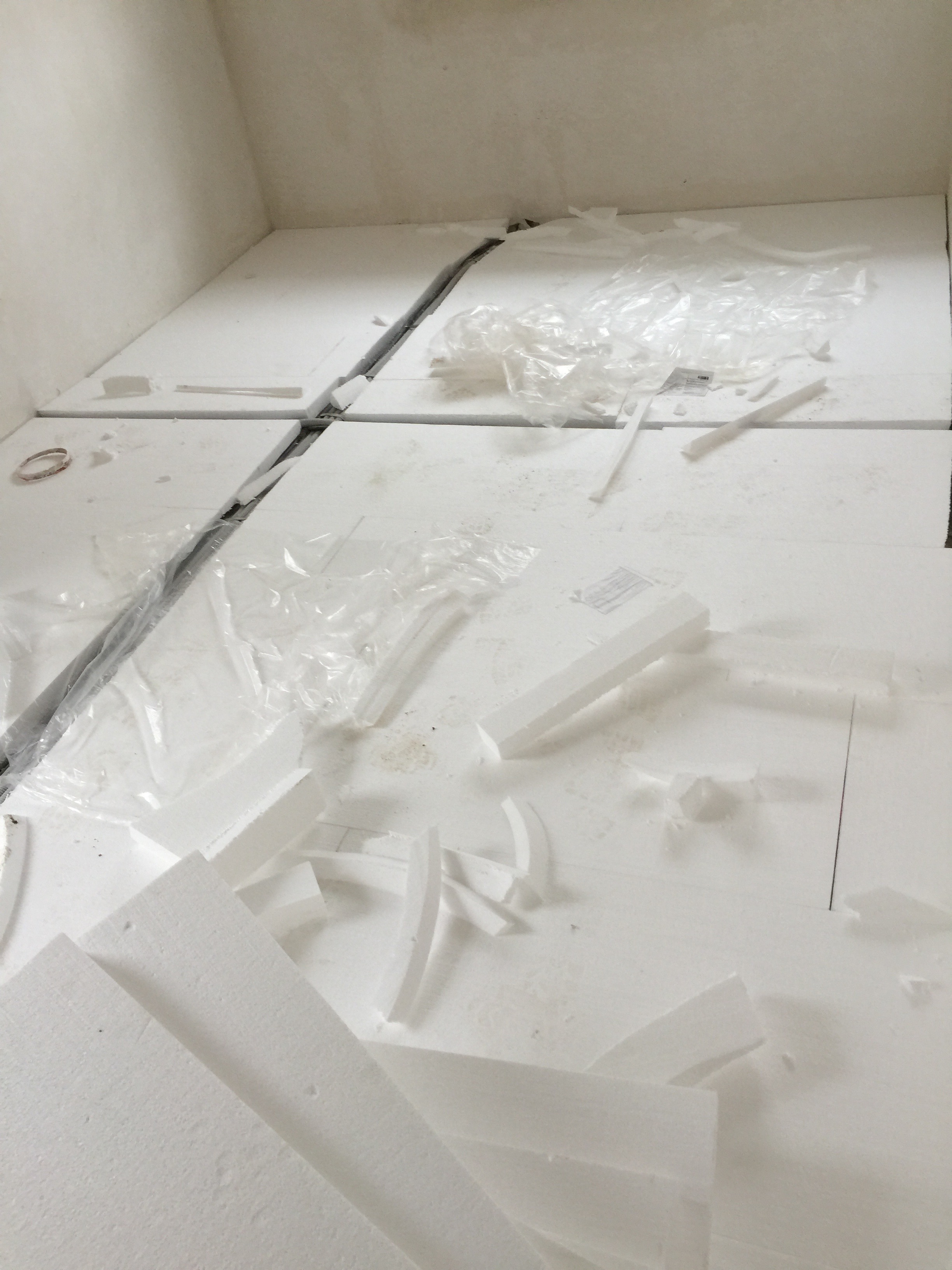

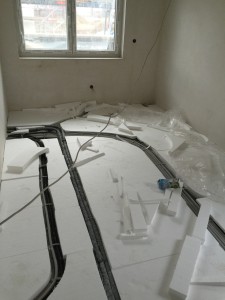

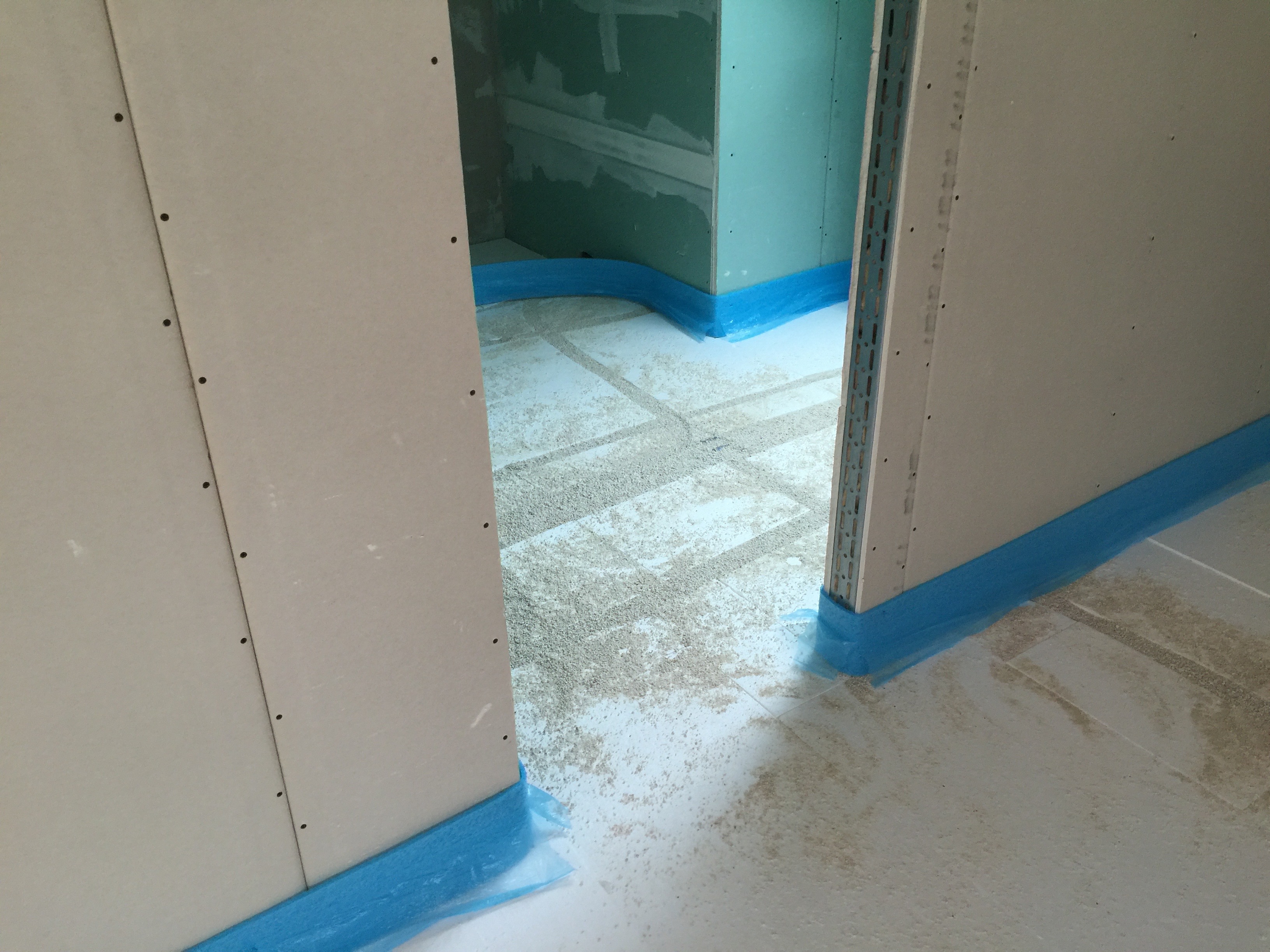

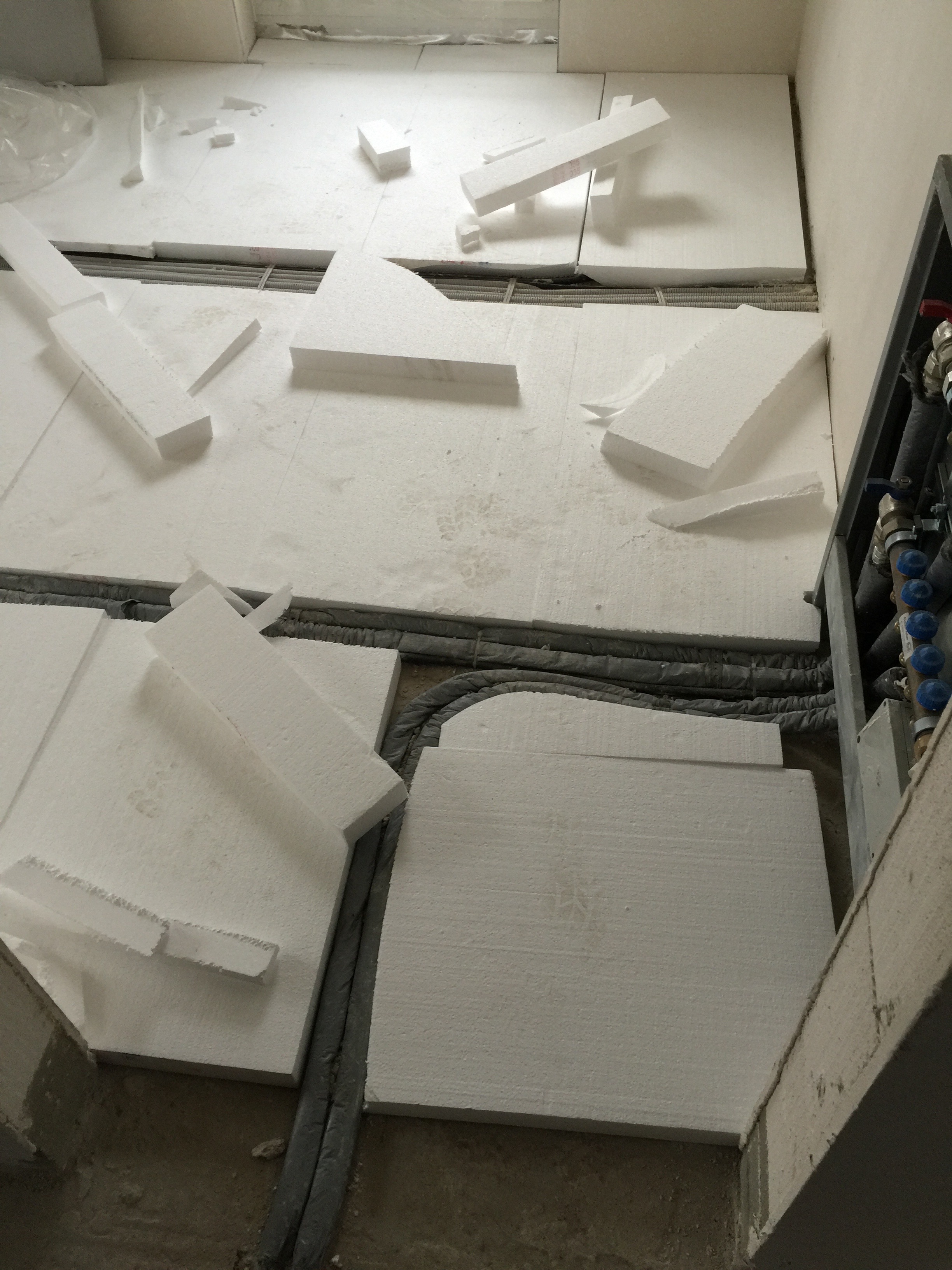

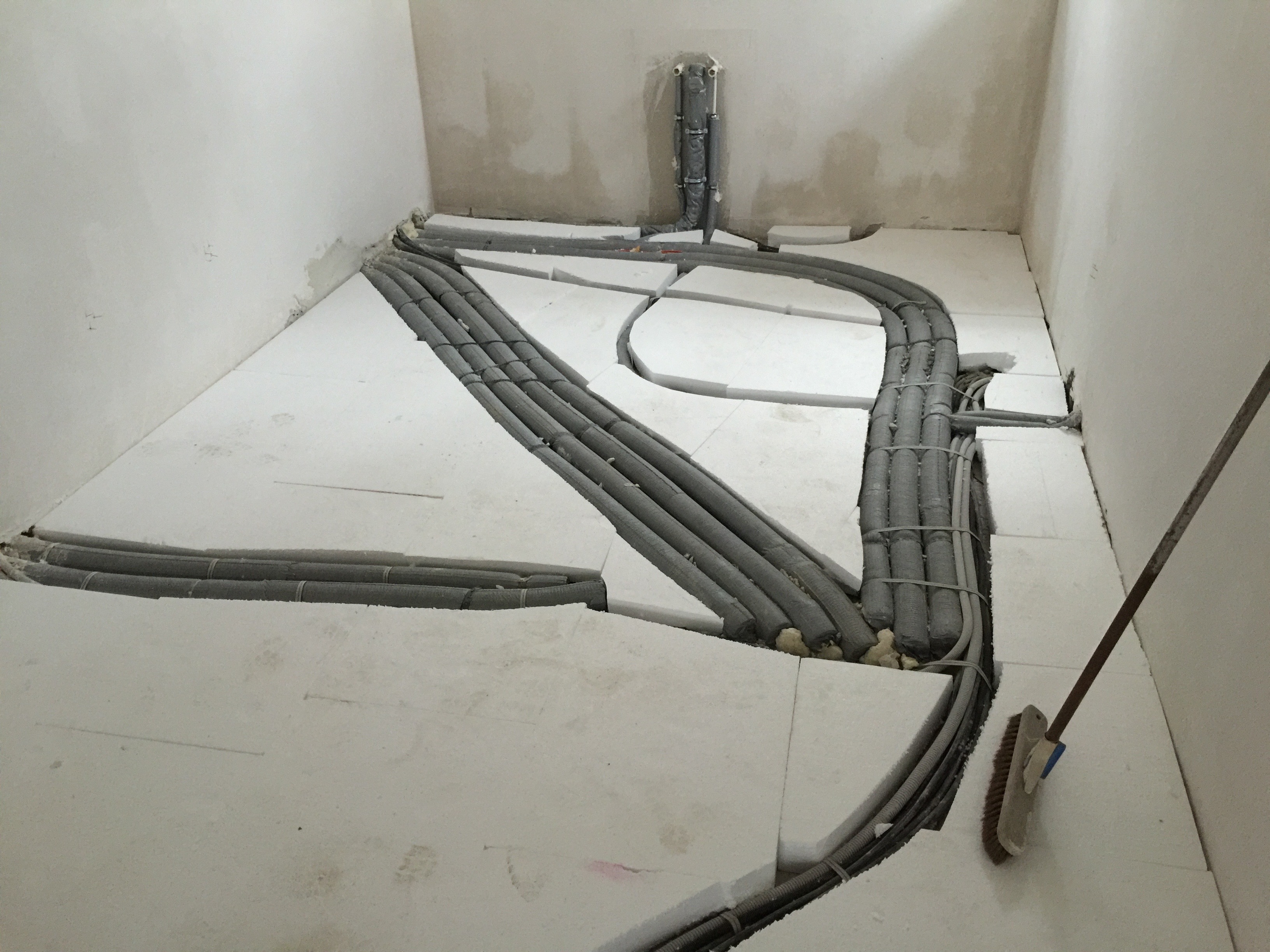

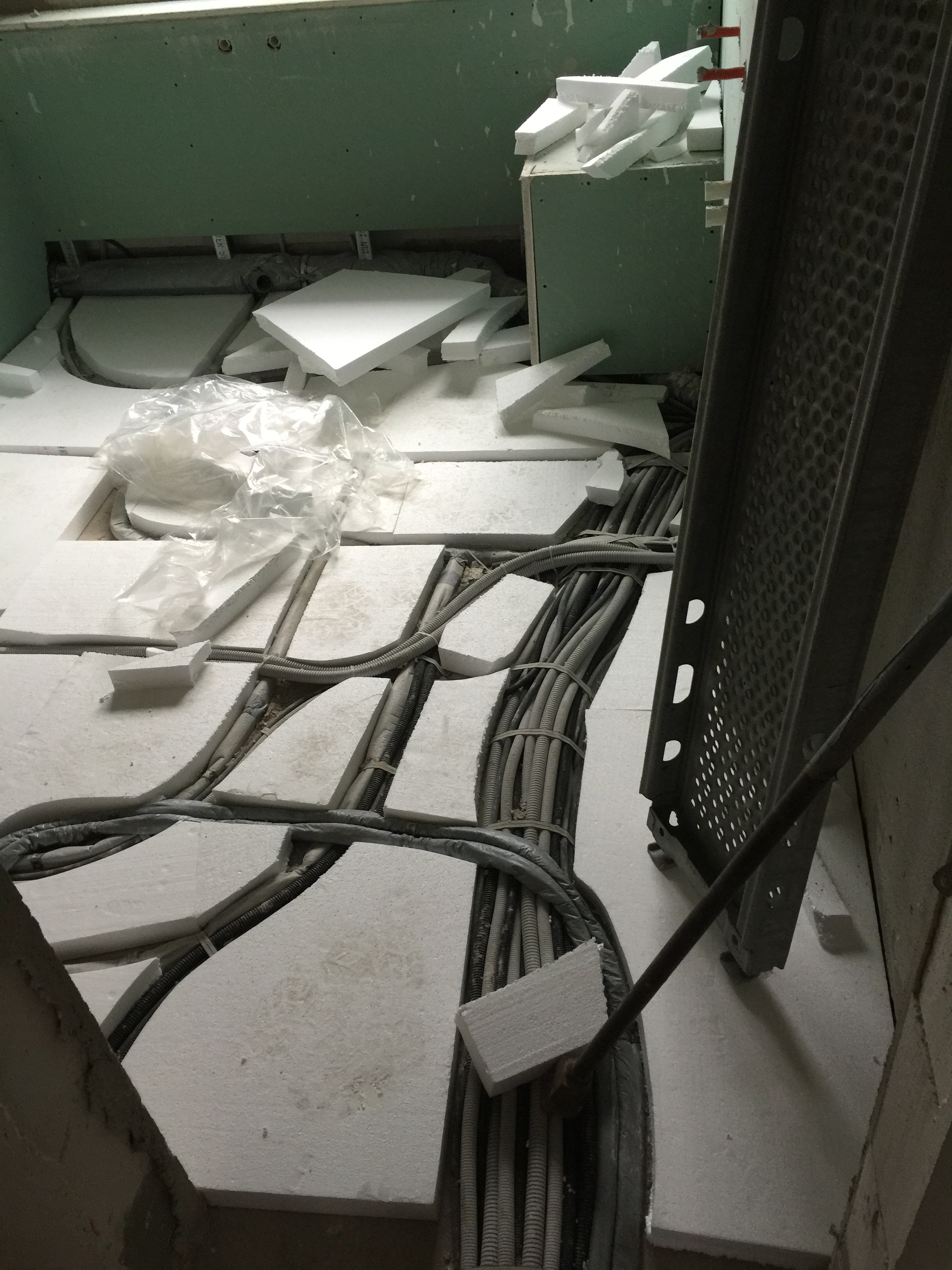

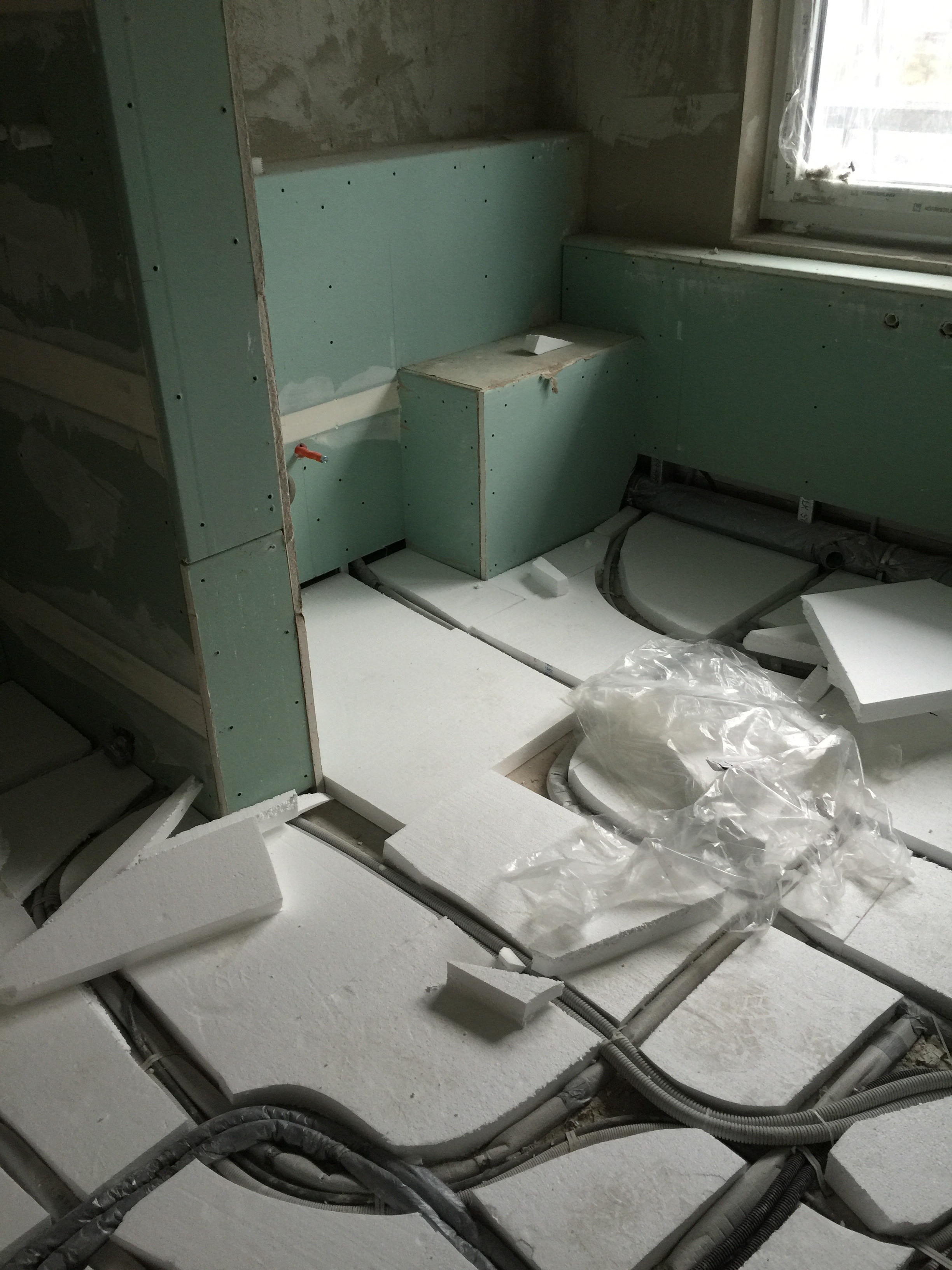

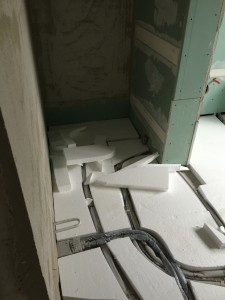

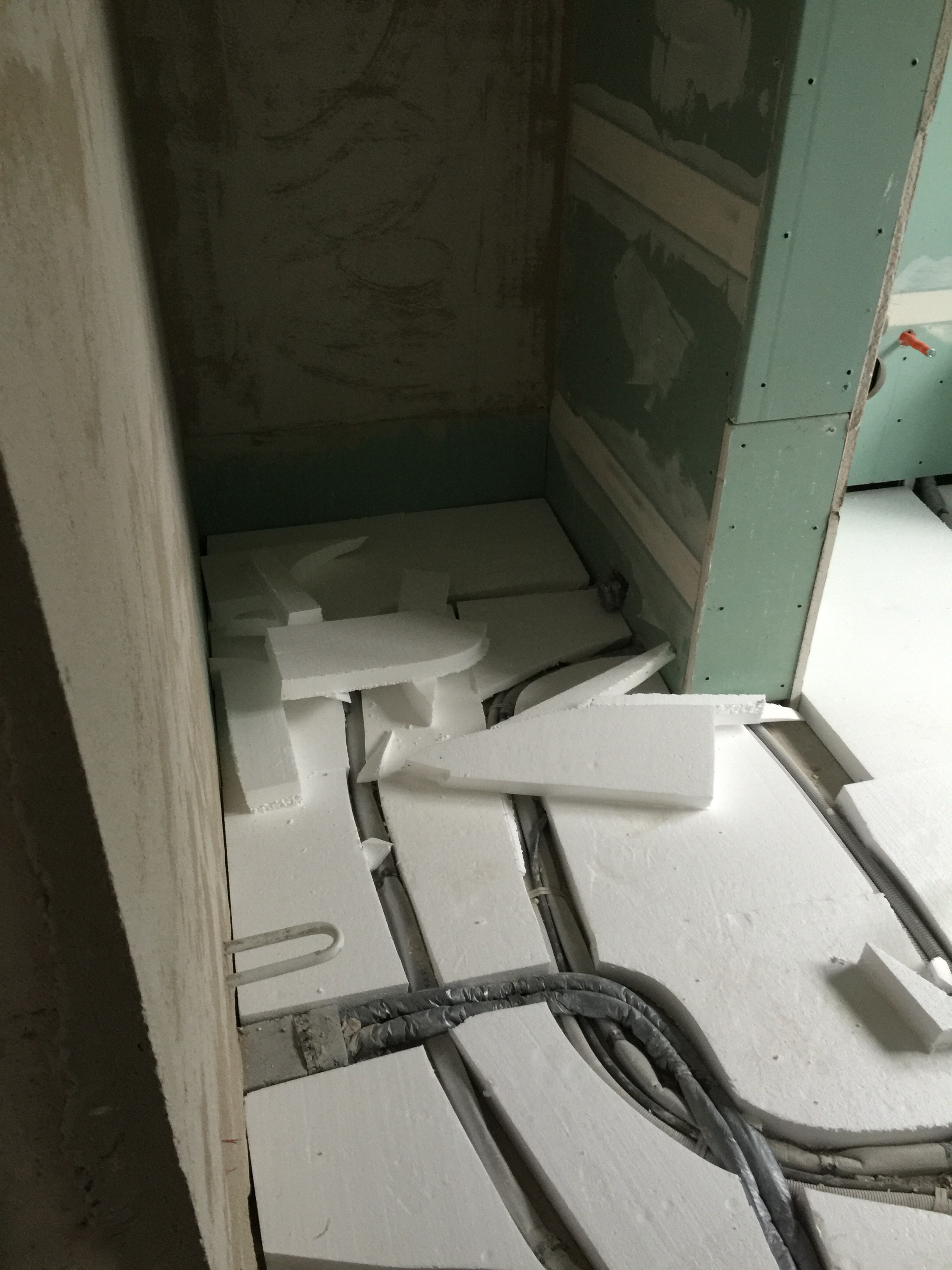

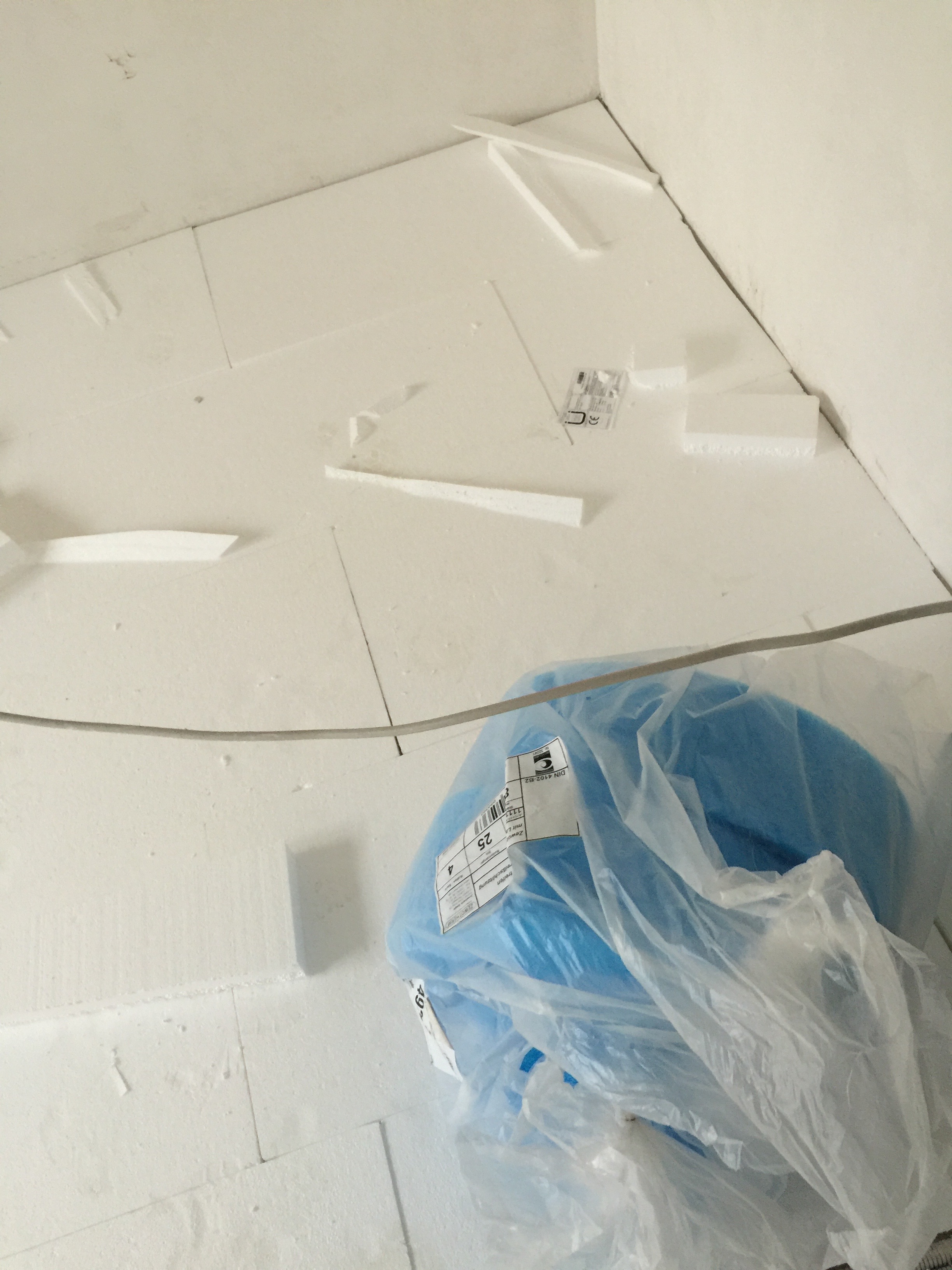

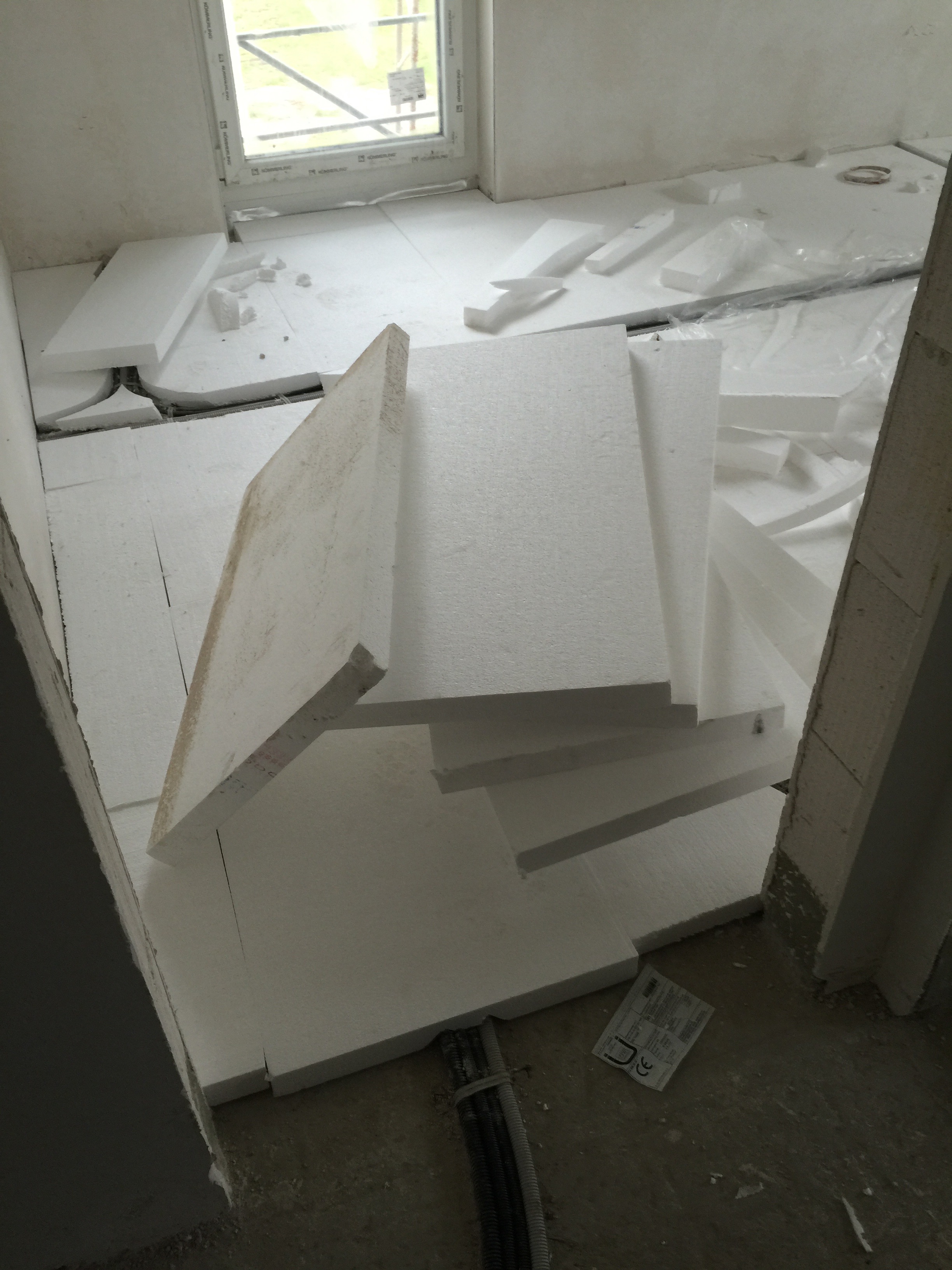

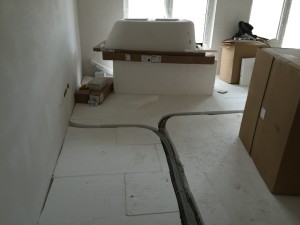

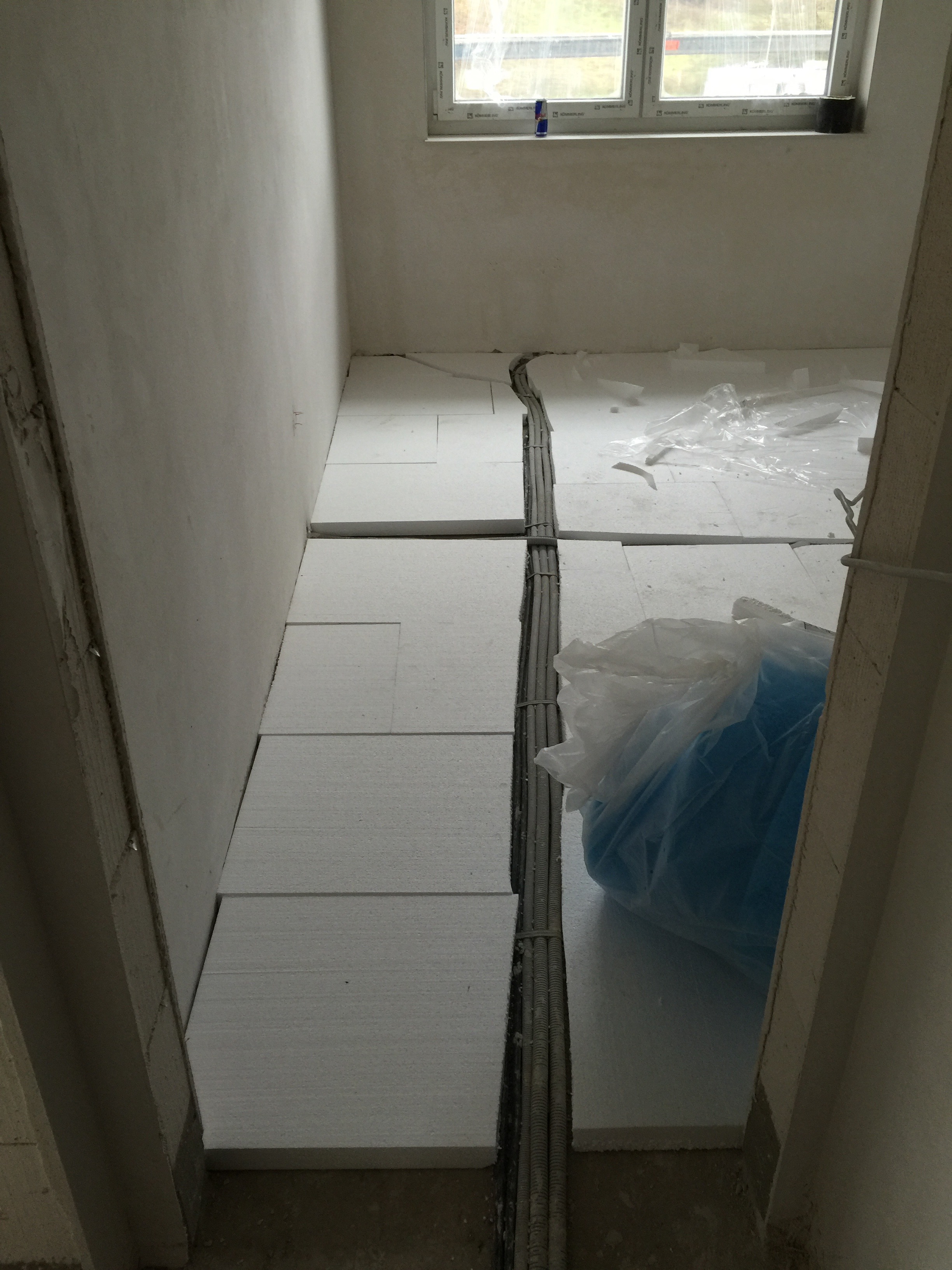

So, es ist Samstag, heute haben wir den ganzen Tag zum Kabel ziehen... Äh, nein. Denn es werden gerade die Styropor platten auf dem Boden gelegt damit alles eine einheitliche höhe bekommt. Nun, okay, dann gibt es heute erst mal nur ein paar Bilder.

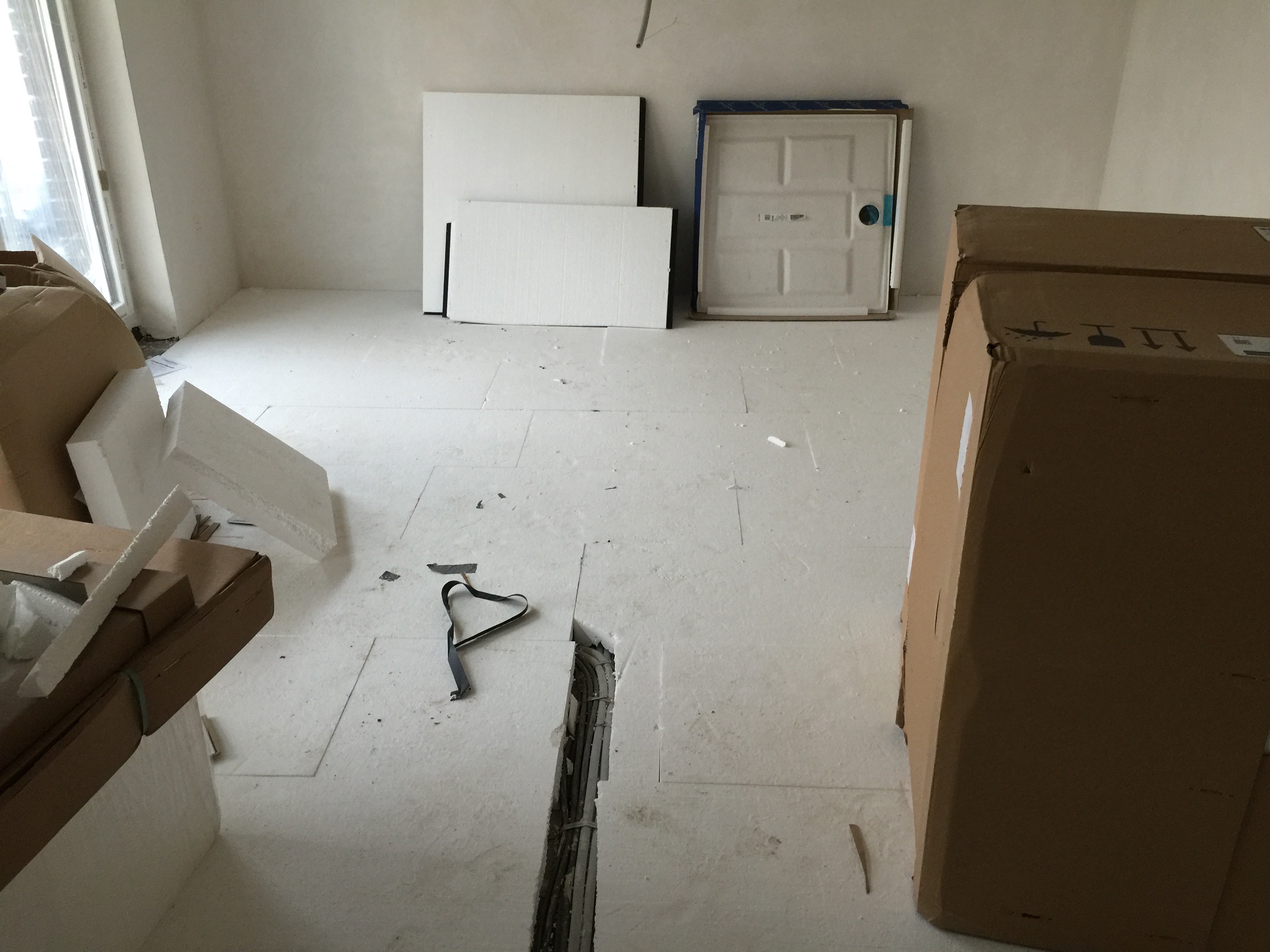

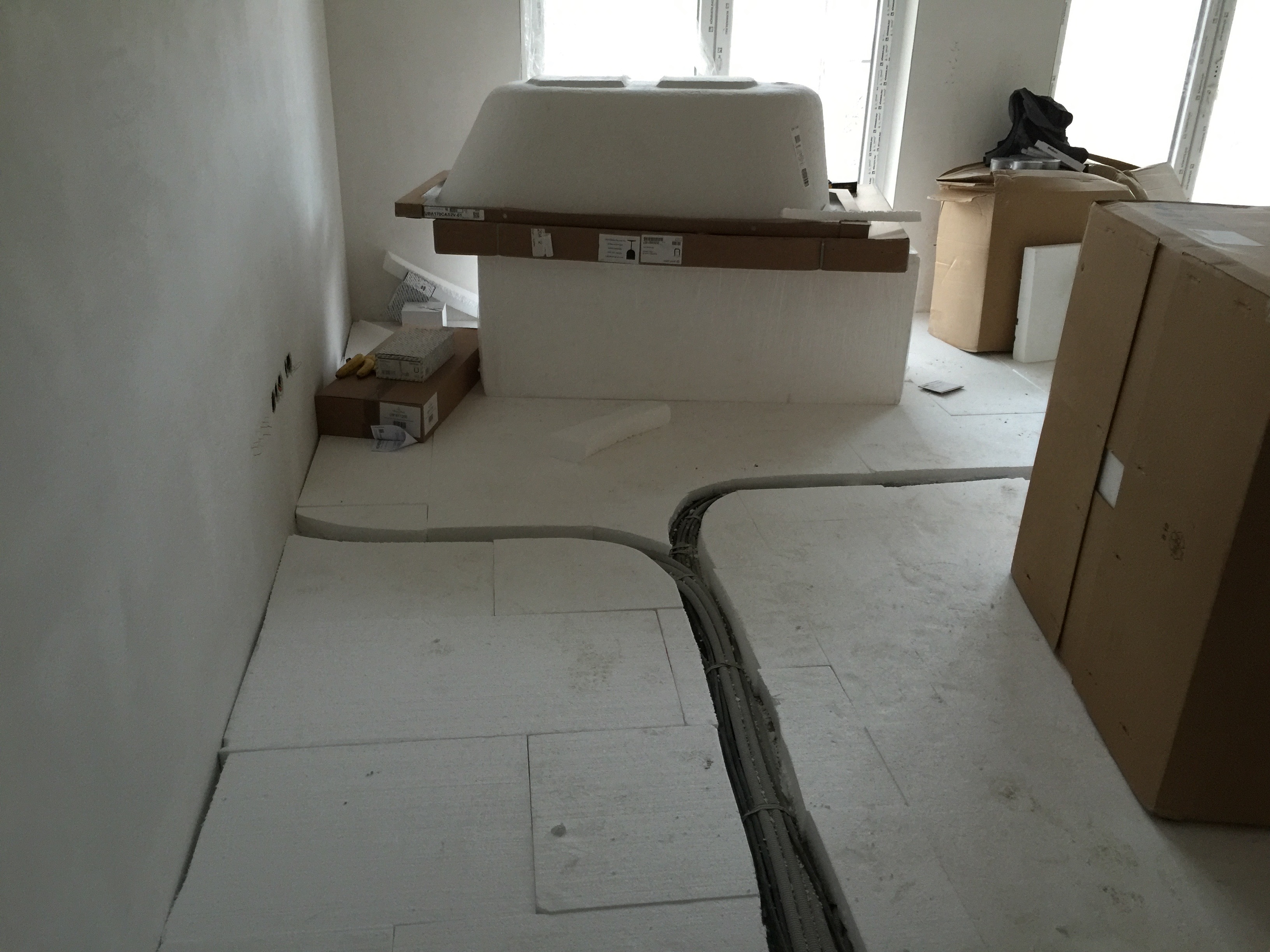

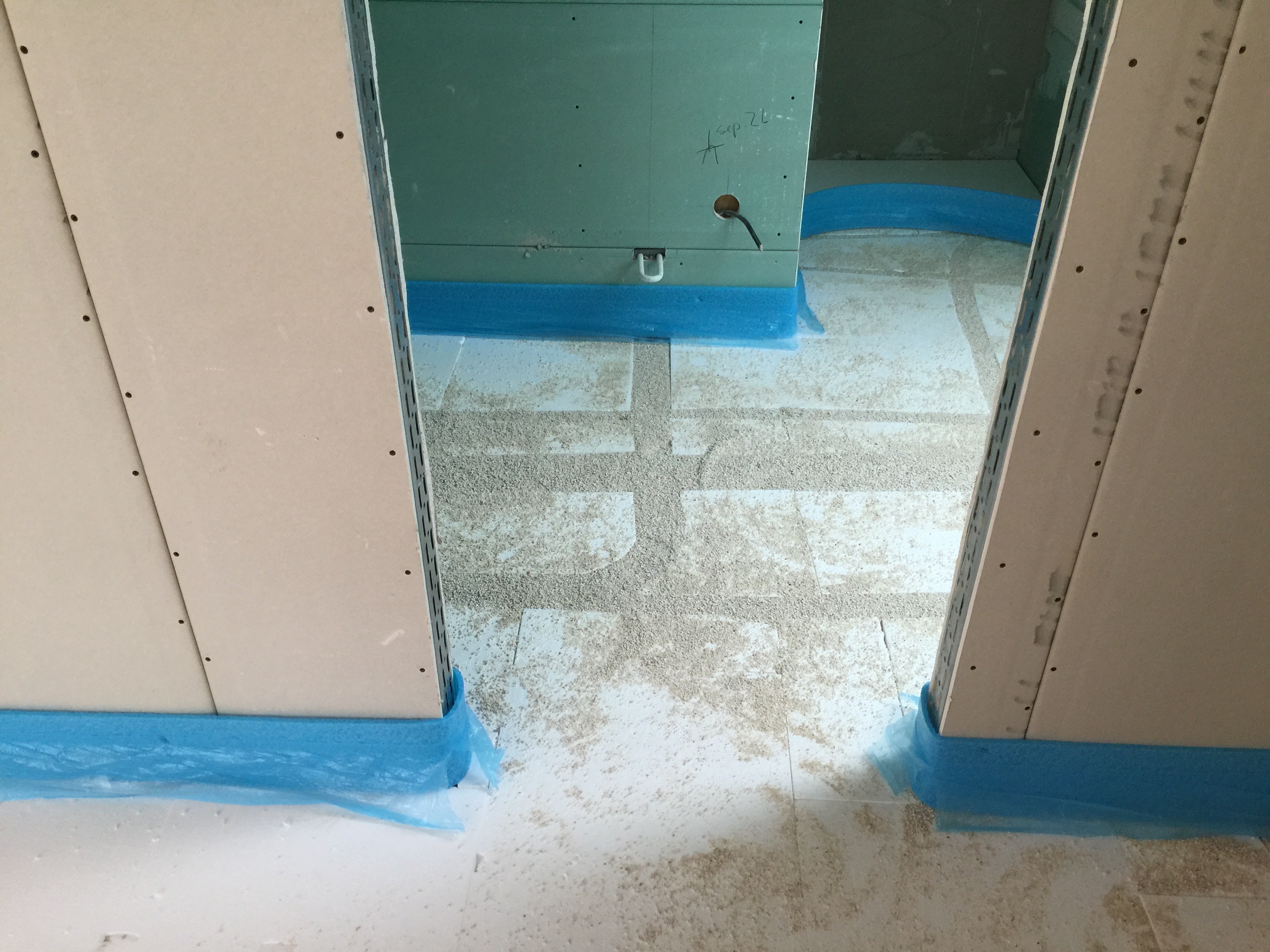

Bis hierhin sieht alles sehr wüst aus, aber im DG sieht man dann wie es am ende aussehen wird...
Da mich jetzt schon mehrere gefragt haben: "Wat machst du, und wat macht der Elektromensch?", kommt hier eine "kurze" Aufstellung unserer Elektroplanung.
* Alle schaltbaren Steckdosen werden pro Raum, im Schaltschrank zusammengelegt, da die Loxone Komponenten zu teuer waren um ALLE Steckdosen bei Einzug schon einzeln steuerbar zu haben.
| Raum | Ort | Anzahl | Größe | Grund/Idee |
| Wohnzimmer | TV | 4 | M25 | 4xNetzwerk, 2xTV |
| Wohnzimmer | Rückseite | 2 | M25 | 4xNetzwerk |
| Wohnzimmer | Decke | 1 | M20 | Sensoren |
| Wohnzimmer | Rolladen 1 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Wohnzimmer | Rolladen 2 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Wohnzimmer | Schalter Eingang | 1 | M20 | Für spätere Schalter |
| Wohnzimmer | Rückwand | 2 | M20 | Lautsprecher (gehen nach vorne an den Fernseher |
| Wohnzimmer | Decke | 1 | M20 | Leerrohr für späteren Beamer |
| Esszimmer | Decke | 1 | M20 | Sensoren |
| Küche | Decke | 1 | M20 | Sensoren |
| Küche | unter Fenster | 1 | M25 | 1xNetzwerk , 1xTV |
| Küche | Rolladen 1 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Küche | Rolladen 2 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Garderobe | Unterkante Decke | 1 | M25 | WLAN-Repeater |
| Flur EG | Decke | 1 | M20 | Sensoren |
| Gäste WC | Decke | 1 | M20 | Sensoren |
| Flur OG | Decke | 1 | M20 | Sensoren |
| Flur OG | Unterkante Decke | 1 | M25 | WLAN-Repeater |
| Bad OG | Rolladen | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Bad OG | Decke | 1 | M20 | Sensoren |
| Kind 1 | Decke | 1 | M20 | Sensoren |
| Kind 1 | Unter Fenster | 2 | M25 | 2xNetzwerk, 2xTV |
| Kind 1 | Schalter Eingang | 1 | M20 | Für spätere Schalter |
| Kind 1 | Rolladen 1 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Kind1 | Rolladen 2 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Kind 2 | Decke | 1 | M20 | Sensoren |
| Kind 2 | Unter Fenster | 2 | M25 | 2xNetzwerk, 2xTV |
| Kind 2 | Schalter Eingang | 1 | M20 | Für spätere Schalter |
| Kind 2 | Rolladen 1 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Kind 2 | Rolladen 2 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Gast | Decke | 1 | M20 | Sensoren |
| Gast | Unter Fenster | 2 | M25 | 2xNetzwerk, 2xTV |
| Gast | Schalter Eingang | 1 | M20 | Für spätere Schalter |
| Gast | Rolladen | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Schlafen DG | Büroecke | 2 | M25 | 2xNetzwerk, 2xTV |
| Schlafen DG | Decke | 1 | M20 | Sensoren |
| Schlafen DG | Decke | 1 | M20 | Sensoren |
| Schlafen DG | Rolladen 1 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Schlafen DG | Rolladen 2 | 1 | M20 | Glasbruch und Fensterstandssensoren |
| Spitzboden | Mitte | 3 | M32 | 8xSat und 1xDVB-T |
ALLE Leerrohre sind von uns zu befüllen. Befüllt werden erst mal von uns nur Netzwerk und Fernsehen. Sensoren werden bei bedarf irgendwann gezogen.
| Artikel | Preise / Stück (Netto) |
| Aufpreis Kabel 3x1,5mm2 bis in den Keller ziehen (bspw. für Deckenlampe) | 28,00 € |
| Aufpreis Kabel 5x1,5mm2 bis in den Keller ziehen (bspw. für Deckenlampe, Heizkreisverteiler, etc.) | 34,00 € |
| Aufpreis Schalterkabel durch CAT7 Kabel ersetzen und bis in den Keller ziehen | 38,00 € |
| Aufpreis Steckdose schaltbar über Loxone Hausautomaiton und Kabel einzeln bis in den Keller gezogen | 28,00 € |
| Aufpreis Wandleuchte Terrasse Kabel einzeln bis in den Keller ziehen | 28,00 € |
| Zusätzliche nicht schaltbare Steckdose incl. Rahmen und Abdeckung | 38,50 € |
| Zusätzliche Wandbrennstelle (Verbunden an bereits vorhandene Lampe, bspw Treppenhaus, Terrasse, etc.) | 25,00 € |
| Zusätzliche Dauerspannungsauslass (bspw. Terrasse, Marquise Vorbereitung) | 25,00 € |
| Leerrohr M20 incl. Zugdraht und Leerdose | 28,00 € |
| Leerrohr M25 incl. Zugdraht und Leerdose (Leerdose in Decken nicht möglich) | 38,00 € |
| Leerrohr M32 incl. Zugdraht (Zugdraht fehlte) | 68,00 € |
| Zusätzlicher Steckdose mit separater Sicherung für Backofen | 109,00 € |
| Steckdose mit Separater Zuleitung 16A für Heizkörper mit Stromanschluss | 109,00 € |
| Sep. Zuleitung 3x2,5mm2 16A für Garage | 89,00 € |
| Zusätzlicher Auskontrollschalter incl. Rahmen und Abdeckung für Lüfter im Keller | 31,00 € |
| Teil | Anzahl |
| Loxone Netzgerät 24V/4,2A | 1 |
| Loxone Mini-Server | 1 |
| Loxone Extension | 3 |
| Loxone Relay Exension | 3 |
| Loxone 1-Wire Extension | 1 |
| Loxone 1- Wire Temperaturfühler | 10 |
Ich werde diesen Beitrag ans Menü pinnen 😉

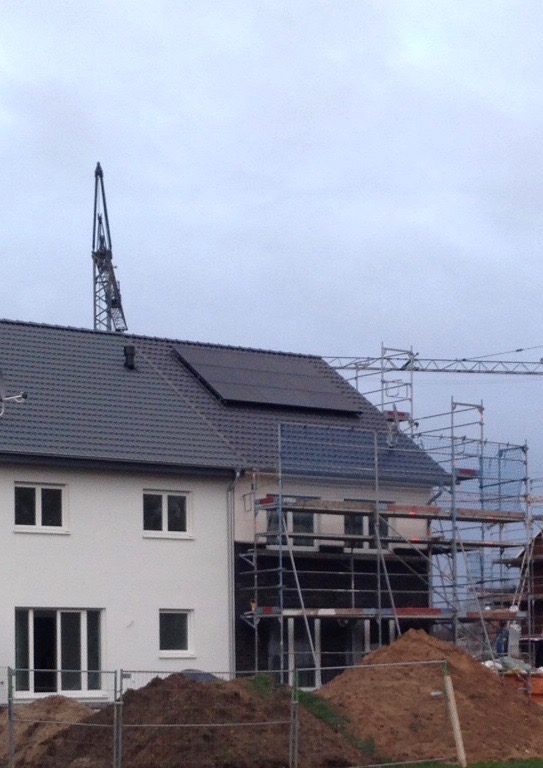

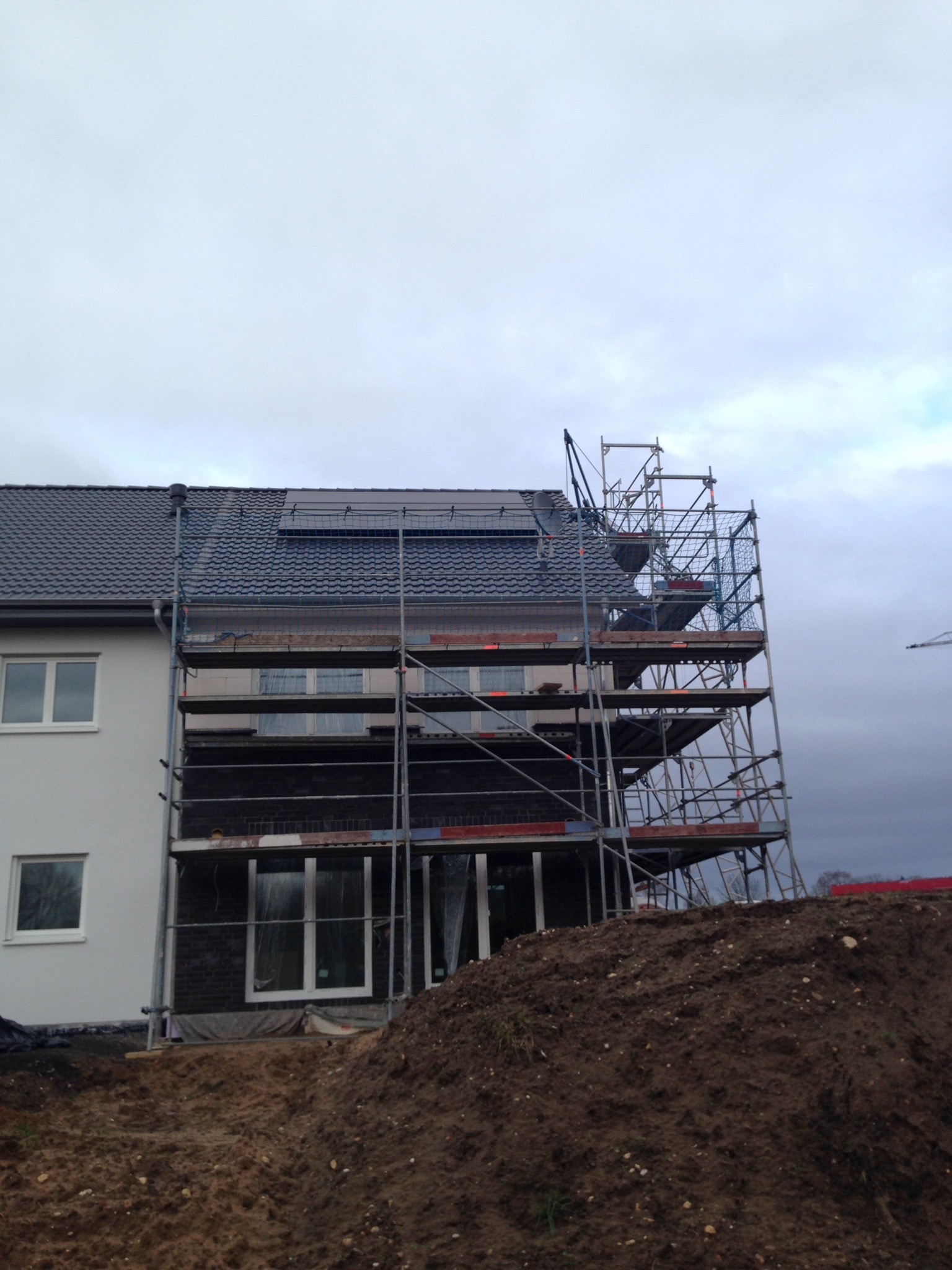

Da denkt man sich nichts bei, wenn man zum Haus lüften fährt und auf einmal bemerkt man... Da sind ja schon die Photovoltaik Panele auf dem Dach... WOHAAAA!
Also dafür, dass Viebrock noch Winterpause hat, muss ich, nach meinem gestrigen gemecker doch mal Danke sagen, dafür das sie in der Winterpause die Photovoltaik Panele auf das Dach gepackt haben 😀.

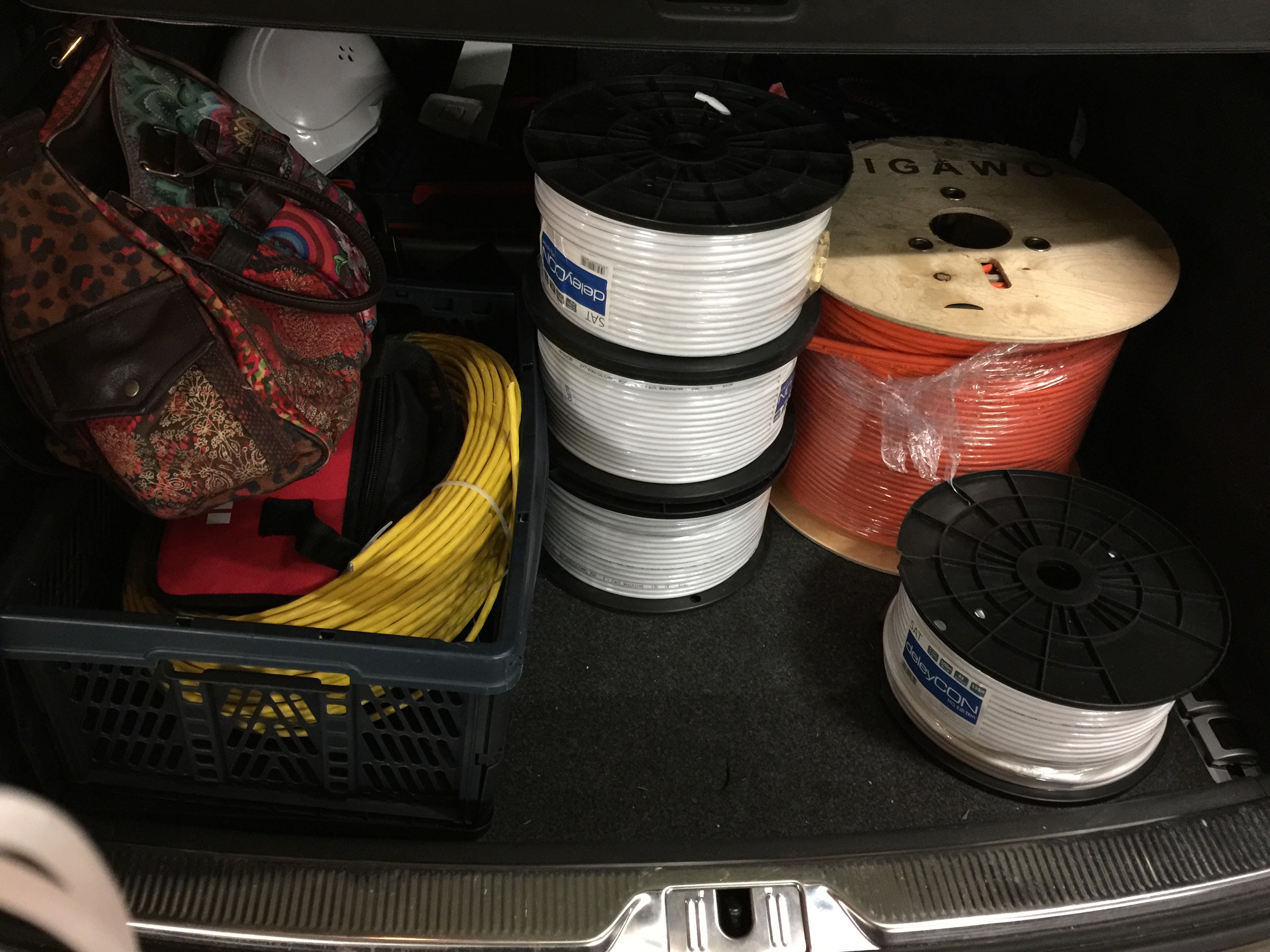

Ich hoffe, dass sie überhaupt im Dachgeschoss treten konnten, da ich dort meine ganzen TV-Kabel von der Sat-Schüssel rum liegen habe, die noch bis in den Keller gezogen werden müssen.
Tja, auch Viebrock muss mal Urlaub machen... Leider ist die Winterpause in unserer Bauzeit, aber ich gönne es Ihnen natürlich Trotzdem! Im ganzen Haus ist jetzt überall verputzt. Ausgenommen den Trockenbauwänden. Was natürlich bedeutet, dass vieeeeeeeeeee... *lufthol* ...eeeeeeeeeel Feuchtigkeit im Haus.
Wer mich kennt, der weiß: jetzt kommt ein "Aber"... Richtig
Aber mir einen Heizlüfter ins Haus zu stellen mit 2000 Watt der 24/7 läuft...? 2000 Watt heißt, 2 kwh pro stunde, respektive ~56-60 Cent (bin mir gerade nicht sicher ob wir 28 Cent/kwh zahlen oder ob es doch eher 30 Cent sind), ist mir dann leider ein klein wenig zu heftig.
Nachdem ich jetzt ein paar tage lang den Zähler beobachtet habe weiß ich, dass er nicht dauerhaft 2000 Watt zieht aber 9-10€ sind das trotzdem pro Tag, und das geht mal gar nicht. 21 Tage lang werden jetzt 10€/Tag aus dem Fenster geworfen? Neeeee... Dann Fahren wir halt zwei Mal am Tag hin und Lüften alles mal durch!
Da jetzt der Flur leer geräumt werden musste um auch dort verputzen zu können, musste dort die schöne, stabile Treppe die wohl zusammen gesteckt wurde, abgebaut werden. Diese wurde durch ein Gerüst und entsprechenden Gerüsttreppen ersetzt...
Tut was es soll, aber so ganz vertrauenserweckend ist anders 😐
Der Elektriker hat heute seine Arbeit fürs erste beendet. Alles wurde schön an die Stelle gepackt wo es hin soll. Eine gaaaaanze Menge an Leerrohren, CAT7 Kabel und auch noch Stomkabel sind verlegt und reichen nun bis in den Keller.
Sieht ziemlich wüst aus, ob ich da jemals durchblicken werde, dann bezweifle ich aktuell noch ein wenig. Auch die Beschriftungen sind jetzt nicht immer so ganz leserlich, welches Leerrohr aus welchem Raum kommt. Aber aufgeräumt sieht es hingegen im Erdgeschoss aus!
Die Verputzer haben dann heute auch noch die Kinderzimmer und das Gästezimmer verputzt 🙂
