Elektroplanung

Bautag: 84

Da mich jetzt schon mehrere gefragt haben: "Wat machst du, und wat macht der Elektromensch?", kommt hier eine "kurze" Aufstellung unserer Elektroplanung.

Wünsche

Wird vom Elektriker verlegt und angeschlossen

  • Lichtsteuerung über Loxone Hausautomation
  • Rolladensteuerung über Loxone Hausautomation
  • Rolladenschalter am Raumeingang
  • Heizungssteuerung über Loxone Hausautomation
  • Temperaturfühler in jedem Raum, verbunden mit Loxone Hausautomation
  • 2-4 Schaltbare Steckdosen je Wohnraum *
  • Jeder Lampendeckenauslass fünf adrig

Alle schaltbaren Steckdosen werden pro Raum, im Schaltschrank zusammengelegt, da die Loxone Komponenten zu teuer waren um ALLE Steckdosen bei Einzug schon einzeln steuerbar zu haben.

Leerrohre

Raum Ort Anzahl Größe Grund/Idee
Wohnzimmer TV 4 M25 4xNetzwerk, 2xTV
Wohnzimmer Rückseite 2 M25 4xNetzwerk
Wohnzimmer Decke 1 M20 Sensoren
Wohnzimmer Rolladen 1 1 M20 Glasbruch und Fensterstandssensoren
Wohnzimmer Rolladen 2 1 M20 Glasbruch und Fensterstandssensoren
Wohnzimmer Schalter Eingang 1 M20 Für spätere Schalter
Wohnzimmer Rückwand 2 M20 Lautsprecher (gehen nach vorne an den Fernseher
Wohnzimmer Decke 1 M20 Leerrohr für späteren Beamer
Esszimmer Decke 1 M20 Sensoren
Küche Decke 1 M20 Sensoren
Küche unter Fenster 1 M25 1xNetzwerk , 1xTV
Küche Rolladen 1 1 M20 Glasbruch und Fensterstandssensoren
Küche Rolladen 2 1 M20 Glasbruch und Fensterstandssensoren
Garderobe Unterkante Decke 1 M25 WLAN-Repeater
Flur EG Decke 1 M20 Sensoren
Gäste WC Decke 1 M20 Sensoren
Flur OG Decke 1 M20 Sensoren
Flur OG Unterkante Decke 1 M25 WLAN-Repeater
Bad OG Rolladen 1 M20 Glasbruch und Fensterstandssensoren
Bad OG Decke 1 M20 Sensoren
Kind 1 Decke 1 M20 Sensoren
Kind 1 Unter Fenster 2 M25 2xNetzwerk, 2xTV
Kind 1 Schalter Eingang 1 M20 Für spätere Schalter
Kind 1 Rolladen 1 1 M20 Glasbruch und Fensterstandssensoren
Kind1 Rolladen 2 1 M20 Glasbruch und Fensterstandssensoren
Kind 2 Decke 1 M20 Sensoren
Kind 2 Unter Fenster 2 M25 2xNetzwerk, 2xTV
Kind 2 Schalter Eingang 1 M20 Für spätere Schalter
Kind 2 Rolladen 1 1 M20 Glasbruch und Fensterstandssensoren
Kind 2 Rolladen 2 1 M20 Glasbruch und Fensterstandssensoren
Gast Decke 1 M20 Sensoren
Gast Unter Fenster 2 M25 2xNetzwerk, 2xTV
Gast Schalter Eingang 1 M20 Für spätere Schalter
Gast Rolladen 1 M20 Glasbruch und Fensterstandssensoren
Schlafen DG Büroecke 2 M25 2xNetzwerk, 2xTV
Schlafen DG Decke 1 M20 Sensoren
Schlafen DG Decke 1 M20 Sensoren
Schlafen DG Rolladen 1 1 M20 Glasbruch und Fensterstandssensoren
Schlafen DG Rolladen 2 1 M20 Glasbruch und Fensterstandssensoren
Spitzboden Mitte 3 M32 8xSat und 1xDVB-T

ALLE Leerrohre sind von uns zu befüllen. Befüllt werden erst mal von uns nur Netzwerk und Fernsehen. Sensoren werden bei bedarf irgendwann gezogen.

Aufpreisteile aus dem Angebot

Artikel Preise / Stück (Netto)
Aufpreis Kabel 3x1,5mm2 bis in den Keller ziehen (bspw. für Deckenlampe) 28,00 €
Aufpreis Kabel 5x1,5mm2 bis in den Keller ziehen (bspw. für Deckenlampe, Heizkreisverteiler, etc.) 34,00 €
Aufpreis Schalterkabel durch CAT7 Kabel ersetzen und bis in den Keller ziehen 38,00 €
Aufpreis Steckdose schaltbar über Loxone Hausautomaiton und Kabel einzeln bis in den Keller gezogen 28,00 €
Aufpreis Wandleuchte Terrasse Kabel einzeln bis in den Keller ziehen 28,00 €
Zusätzliche nicht schaltbare Steckdose incl. Rahmen und Abdeckung 38,50 €
Zusätzliche Wandbrennstelle (Verbunden an bereits vorhandene Lampe, bspw Treppenhaus, Terrasse, etc.) 25,00 €
Zusätzliche Dauerspannungsauslass (bspw. Terrasse, Marquise Vorbereitung) 25,00 €
Leerrohr M20 incl. Zugdraht und Leerdose 28,00 €
Leerrohr M25 incl. Zugdraht und Leerdose (Leerdose in Decken nicht möglich) 38,00 €
Leerrohr M32 incl. Zugdraht (Zugdraht fehlte) 68,00 €
Zusätzlicher Steckdose mit separater Sicherung für Backofen 109,00 €
Steckdose mit Separater Zuleitung 16A für Heizkörper mit Stromanschluss 109,00 €
Sep. Zuleitung 3x2,5mm2 16A für Garage 89,00 €
Zusätzlicher Auskontrollschalter incl. Rahmen und Abdeckung für Lüfter im Keller 31,00 €

Loxone Komponenten

Teil Anzahl
Loxone Netzgerät 24V/4,2A 1
Loxone Mini-Server 1
Loxone Extension 3
Loxone Relay Exension 3
Loxone 1-Wire Extension 1
Loxone 1- Wire Temperaturfühler 10

Ich werde diesen Beitrag ans Menü pinnen 😉

Projekt Satelliten Schüssel und DVB-T

Bautag: 75

Am letzten Tag des Jahres habe ich noch an dem Projekt Satelliten Schüssel und DVB-T rum gefummelt... Gefummel ist das richtige Wort, denn dafür das ich eben kein Radio- und Fernsehtechniker bin, war das für mich eine nicht ganz so einfache Sache. Am Satelliten Receiver war ein DiseqC eingestellt und dadurch habe ich wohl nicht auf anhieb den Richtigen Sateliten gefunden. Aber fangen wir erst mal mit meinem Setup an...

Ich brauche einen Fernseher, einen Satelliten Receiver, einen Sat-Finder... Fernseher... Mein großer Fernseher im Wohnzimmer ist so schwer, den kriege ich nicht mal alleine getragen. Receiver... Ich hatte selbst nie eine Sat Schüssel, aber mein Kumpel Hannes hat mir einen ausrangierten Receiver geschenkt, Wohoooo... Danke Hannes 😉! Sat-Finder -> Amazon! Für die DVB-T Antenne habe ich ein Notebook und einen DVB-T Stick.

Jetzt habe ich immer noch das Problem mit dem Fernseher! Von meiner Schwester Nancy habe ich noch einen kleinen 14 Zoll Monitor mit VGA Anschluss, aus China habe ich mir mal einen HDMI zu VGA Adapter gekauft, der später seine Funktion im Serverschrank erledigen wird.TV-Setup

So alles angeschlossen, getestet, wieder zerlegt, eingepackt und ab zum Haus.

Oh, die Kabel die mir die Dachdecker durch den Dachsparrenhalter gezogen haben, sind nicht beschriftet. Gott sei dank, liegen alle Kabel auf dem Spitzboden, an die Kabel die am Dachsparrenhalter raus gucken komme ich vom Gerüst aus dran. Also alle durch messen.

TV Kabel durchmessen

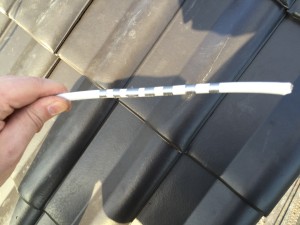

Und Beschriften... Ähm... Kein Permanent Marker dabei 😔. Lösung? Panzertape 😜!

Panzertape markierung

Okay, alle Kabel sind "durchnummeriert". DVB-T Kabel raus gepickt, Notebook aufgestellt, DVB-T Stick mit Kabel von der Antenne (inkl. Netzteil) verbunden, in Notebook gesteckt. Qualität: 10% 😩

Die Ausrichtung der DVB-T Antenne war falsch.
Antennen Ausrichtung

Und nicht nur das, auch die Anordnung Sat Schüssel unten und DVB-T Antenne oben war für die Ausrichtung kontraproduktiv. Also DVB-T Antenne ab, Sat Schüssel hoch und DVB-T Antenne unten hin.
Nach zwei, drei mal rum probieren, hatte ich dann auch diese ausgerichtet. 90% Qualität ist wohl das was durch das Gerüst hindurch möglich ist. Perfekt!

Nächstes Kabel genommen, Schüssel, Monitor, Adapter und Receiver alles angeschlossen, und??? Nix! 😩
Also ab raus aufs Dach, schrauben gelöst und die Nadel im Heuhaufen gesucht. Sender war eingestellt und der Sat finder fiepste auch ganz ordentlich. Ich hätte gerne Astra 19,2, aber alles was ich gefunden habe war astra 23,5... Also alle Einstellungen im Receiver zurück gesetzt und nochmal probiert. Nach einem kurzen Frustrationsrüttler an der Satellitenschüssel habe ich dann eine Perfekte Ausrichtung auf Astra 19,2 gehabt 😮. Meine Sat Schüssel war in dem Moment perfekt ausgerichtet für Astra und Hotbird.

Hotbird sendersuchlauf Astra Sender gefunden! Jurassic Park

Also raus aufs Dach, alles fest ziehen und Kabelage aufräumen.

Kabel der Sat Schüssel kürzen Alles aufgeräumt :) Kabel an der Sat Schüssel gekürzt
